3D Druck

An dieser Stelle findet Ihr meine 3 D Drucke.

Man kann vieles auch aus Holz herstellen, oder kaufen oder sich hier herunterladen und ausdrucken.

Nicht alle Bauteile sind von mir. Bauteile die ich aus dem Netz heruntergeladen habe sind mit der entsprechenden Quelle gekennzeichnet.

Meine Zeichnungen sind mit SketchUp generiert.

Um die Bauteile 3D auszudrucken braucht Ihr neben einem 3D Drucker noch folgende Programme:

Ultimaker Cura (Hier herunterladen)

Die hier verlinkten STL-Dateien unterliegen dem Urheberrecht und sind Eigentum des jeweiligen Rechteinhabers.

Sie dürfen nur zum privaten Gebrauch kostenlos heruntergeladen werden.

Eine komerzielle Nutzung ist nicht gestattet!

Wenn Ihr selber keinen 3D-Drucker habt könnt Ihr euch bei mir melden und ich drucke die Teile für euch zum Selbstkostenpreis + Versand aus.

werners-werkstatt@t-online.de



Ab sofort stehen die neuesten Bauteile immer oben!


Produkt Beschreibung

Creator

STL- Downlod




Schiebetürrolle für Kleingewächshäuser

Hier gibt es die Ersatzrolle für die Schiebetür eurer Gartengewächshäuser.




Höhenmesserhalter

Ein nützlichger Halter um den Höhenmesser sicher an der Wand aufhängen zu können.

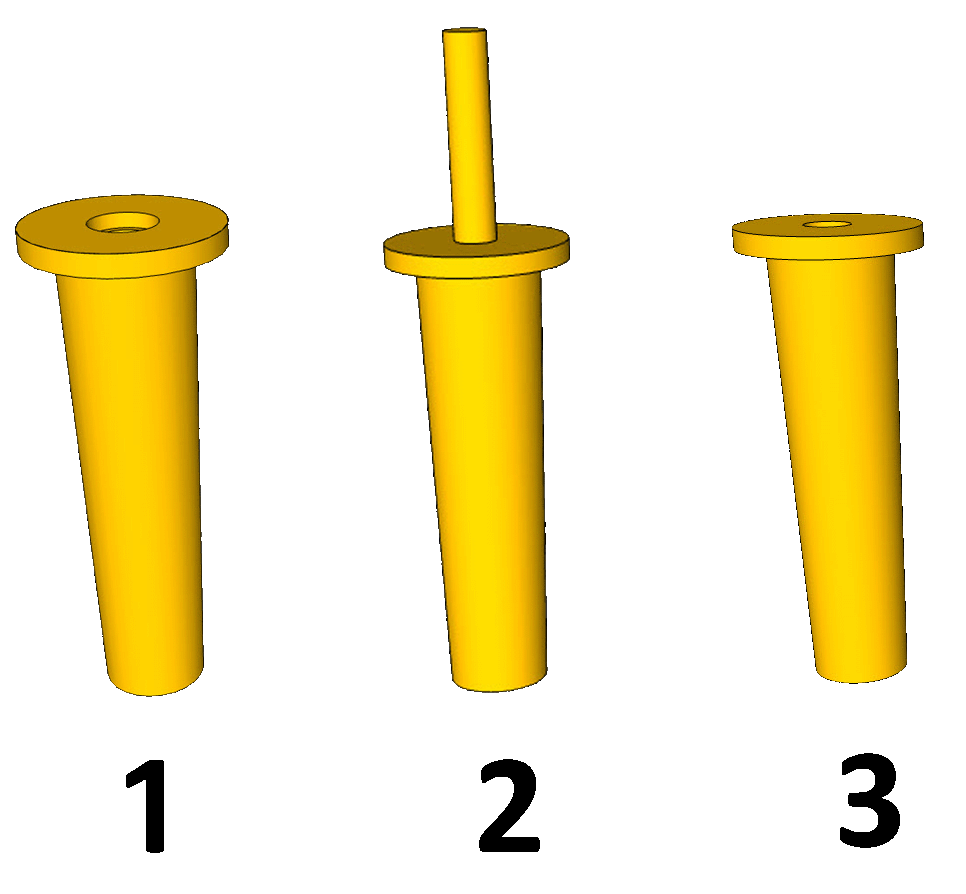

Montagehilfen für Kugelschreiber


Diese kleine Gadgets helfen Euch bei der Montage eurer selbst gedrechselten Kugelschreiber auf der Drechselbank.

Sie passen in die MK2 Aufnahme eurer Drechselbank. So könnt Ihr kostengünstig die Kugelschreiber verpressen.

1 + 2 sind für die Montage der Spitze und der Endkappe.

3 ist für die Montage der Drehmechanik.
(wenn vorhanden)


1

2

3

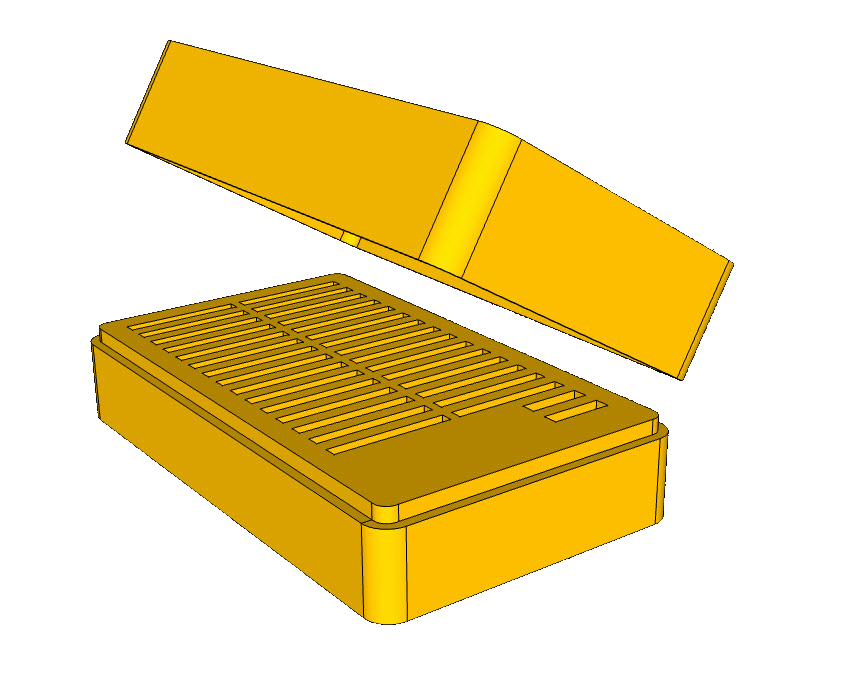

SD Karten Box

Hier stelle ich Euch meine Box für 30 SD Karten und zwei USB Adapter für Mini SD Karten vor.

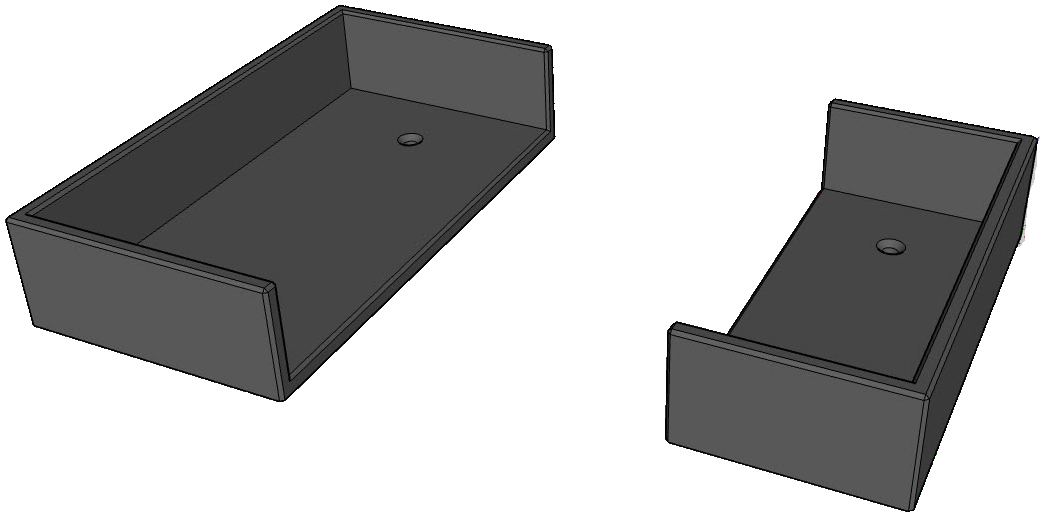

Halterahmen für
 Makita Kaffeemaschine



Mit diesen Rahmen könnt Ihr eure Makita Kaffeemaschine im Wohnwagen oder Wohnmobil, oder wo auch immer, gegen Verrutschen sichern.

Es sind 2 Downloads notwendig.

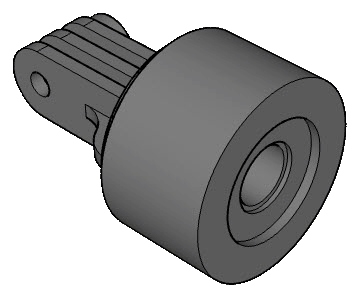

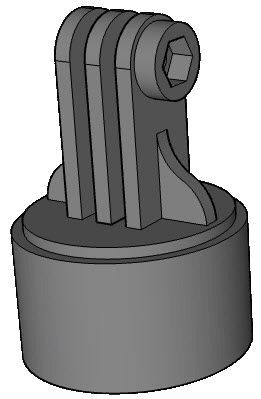

Actioncam Adapter für Mikrofonarm

Mit diesem Adapter könnt Ihr eure Actioncam an einem Mikrofonarm befestigen und dann z. B. Aufnahmen von euren Arbeiten am Schreibtisch von oben machen.

In den Adapter müsst Ihr noch eine Einschlaggewinde M10 einkleben.

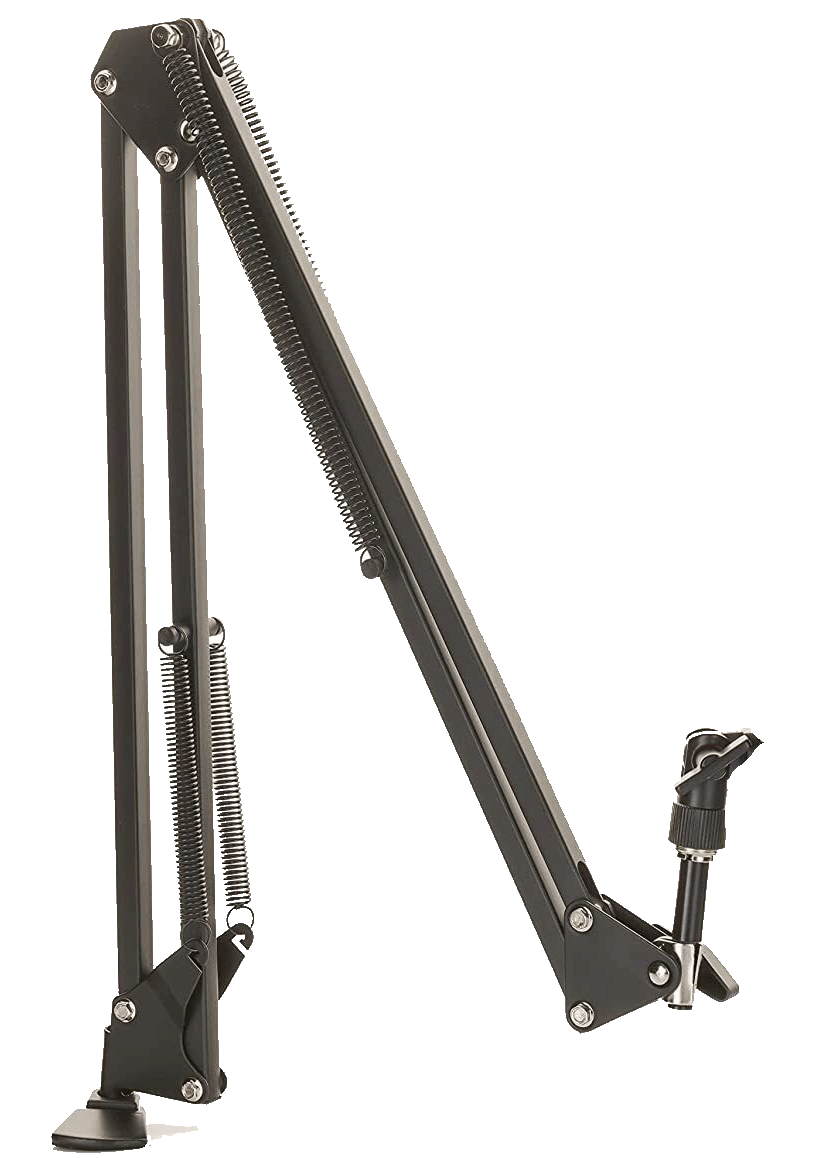

Hier der Link zum Mikrofonarm.
Klickt auf das Bild um dem Link zu folgen.












Kamerahalter für die
Rollei Actioncam 40 S Pro

Mit diesem Gehäuse könnt Ihr die Rollei Actioncam an jedem weitern beliebigen Go Pro- Halter montieren.

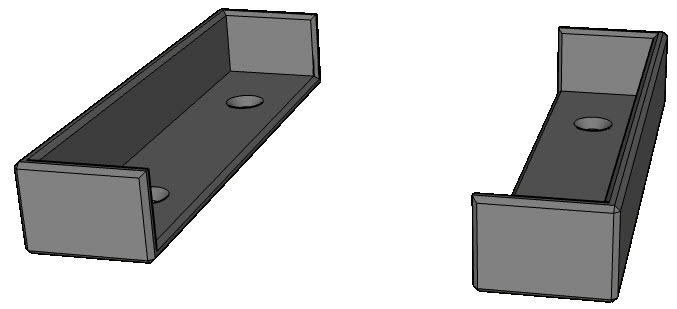

Halter für die Netzteilbox

Mit diesen Rahmen könnt Ihr eure Netzteilbox im Wohnwagen oder Wohnmobil, oder wo auch immer, gegen Verrutschen sichern.

Da beide Teile identisch sind habt Ihr nur einen Download, müsst diesen aber zwei mal ausdrucken.

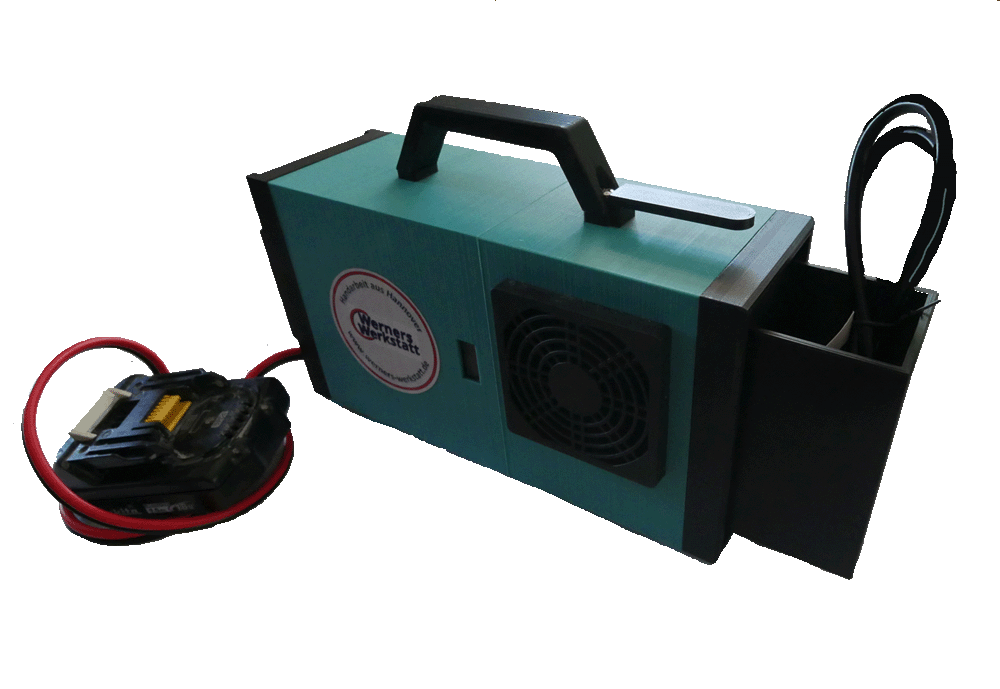

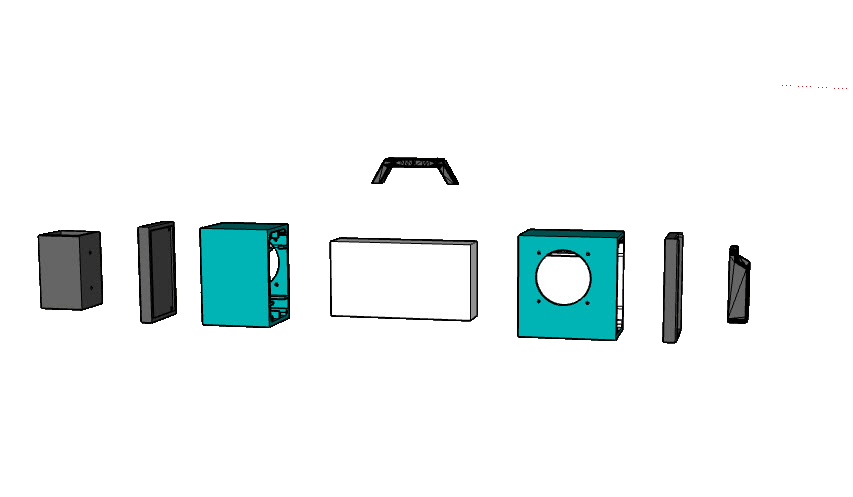

Netzteilbox für Makita
Akku-Kaffeemaschine


Dieses Netzteil ist speziel für die Makita Akku-Kaffeemaschine entwickelt worden. Das Gehäuse benötigt 7 Downloads um es auf dem 3D-Drucker auszudrucken.

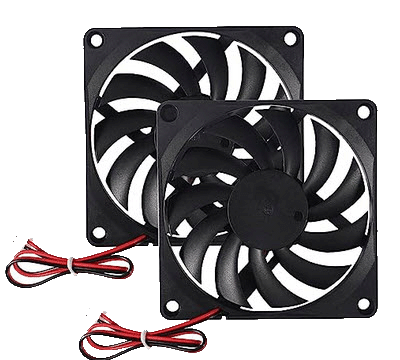

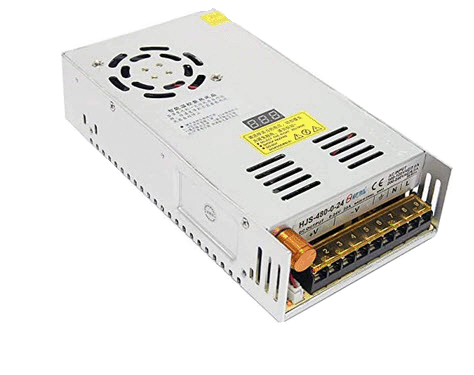

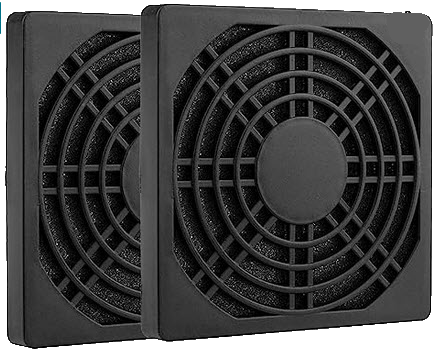

Ferner sind noch das Netzteil, 2 Lüfter und Abdeckgitter, ein alter Akku der umgebaut werden muss, 4 mm Gewindestangen und diverse Schrauben und Muttern in der Größe M4 notwendig.

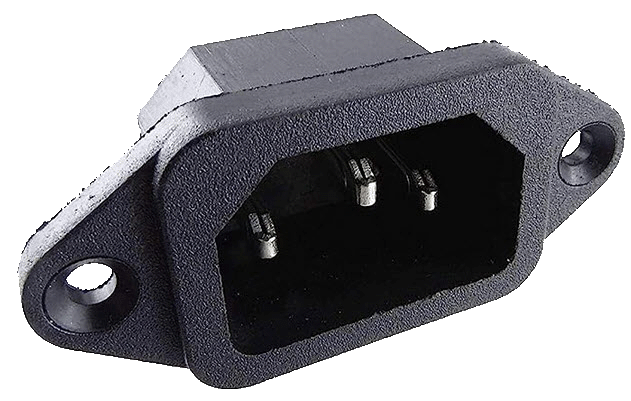

Für die Stromversorgung wird ein Kaltgerätekabel und eine entsprechende Einbausteckdose benötigt.

Das Ausgangskabel zum "Akkudummy" muss mindestens 4 mm² im Querschitt haben!

Clickt auf die folgenden Bilder um zu den entsprechenden Produkten zu gelangen.
Keine Gewähr für Verfügbarkeit!

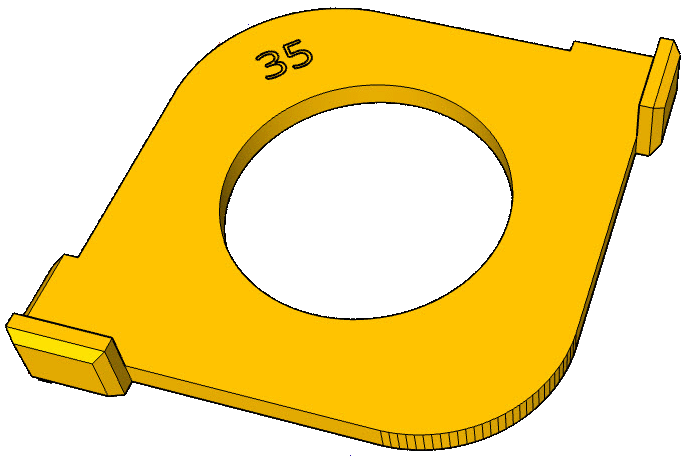

Frässchablonen

Hier stelle ich Euch verschiedene Schablonen für die Oberfräse zum Abrunden von Ecken zur verfügung.
Sie sind in den Abmessungen
Radius 10 - 15
Radius 20 - 25
Radius 30 - 35
verfügbar.

Für jede Größe ist ein eigener Download nötig.

Solltet Ihr andere Radien benötigen schreibt mich bitte an.
R 10 - 15

R 20 - 25

R 30 - 35

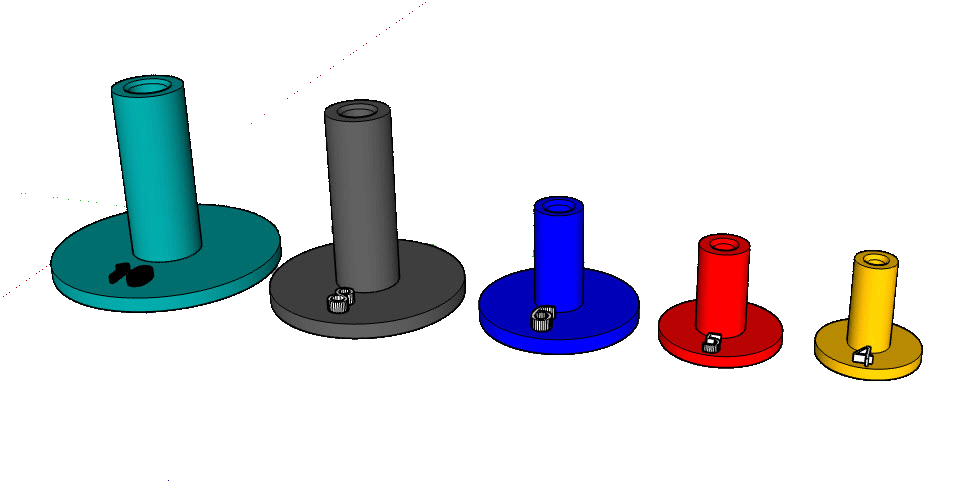

Bohrhilfen

Diese kleinen Kunststoffteilchen ermöglichen Euch das absolut senktechte Bohren auf geraden Flächen.
Sie sind in den Größen 4 mm, 5 mm, 6 mm, 8 mm und 10 mm verfügbar.
Wenn Ihr euch die in verschiedenen Farben ausdruckt sind sie schnell unterscheidbar. Man kann sie aber auch alle in der gleichen Farbe ausdrucken, denn die Größenangaben werden auf dem Fuß mit aufgedruckt.

Es muss für jede Größe eine eigene STL-Datei heruntergeladen werden.


4mm
5 mm
6 mm
8 mm
10 mm

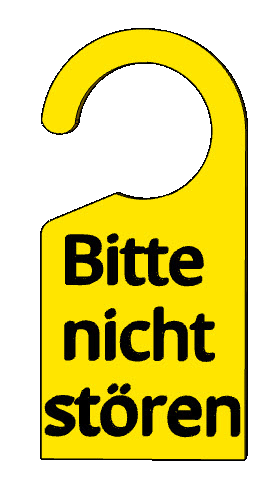

Türhänger
"Bitte nicht stören"

Dieser Türhänher ist zweifarbig gedruckt.
D.h. wenn Ihr die Fläche fertig habt müsst Ihr den Drucker auf "pausieren" stellen und das Filament wechseln.

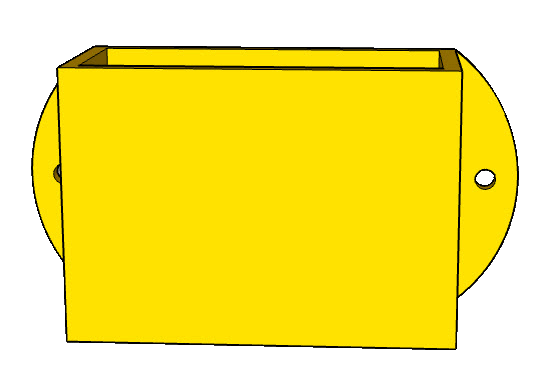

Abweisleisten-Halter

Mit diesem Halter könnt Ihr eure Abweisleisten an der Wand oder in der Nähe der Kreissäge aufbewahren. Er ist für 4 Abweisleisten ausgelegt.

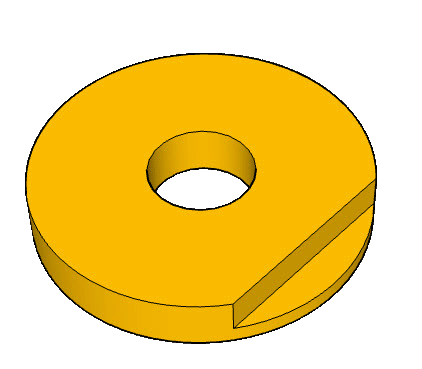

Abweisleistenretter

Wenn euer Drucker die Abweisleiste mit zu kleinem Durchmesser für die Magnete druckt könnt Ihr mit diesem Teil euren Ausdruck retten.
Einfach in das Loch für die Magnete legen und mit einem 4,5mm Holzbohrer vorsichtig die Mitte anreißen. Danach mit einem 20mm Forstnerbohrer das Loch auf die entsprechende Größe aufbohren.

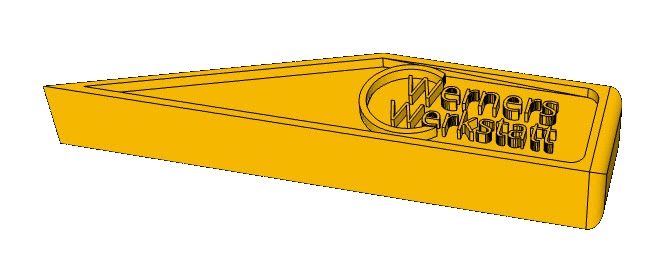

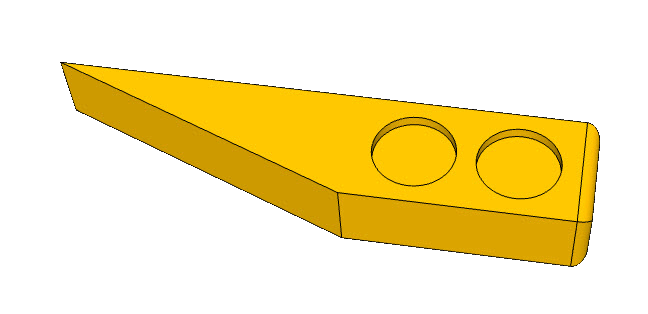

Abweisleiste für Kreissägen








Dieses kleine Hilfsmittel wird mittels Magneten auf der Tischkreissäge neben dem Sägeblatt positioniert um klein Abschnitte vom Sägeblatt abzuweisen.

Magnetdurchmesser = 20 mm

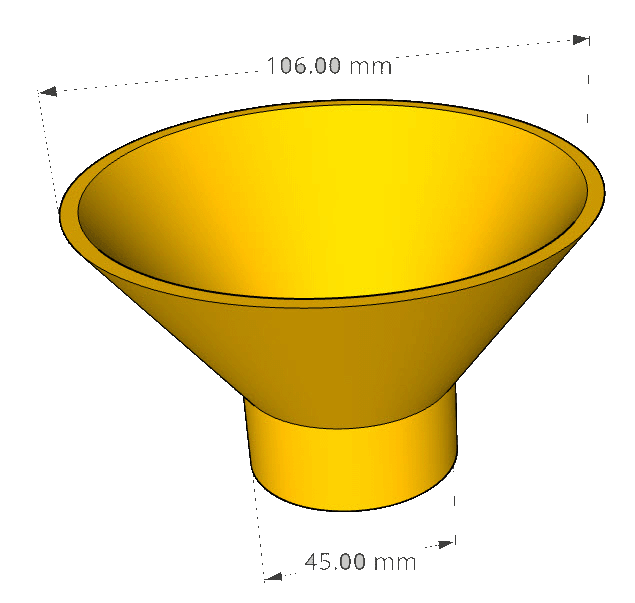

Geschirrspülmaschinentrichter

Dieser Trichter dient dazu das Salz in die Spülmaschine einzufüllen.

Er ist für Sharp Geschirrspüler entwickelt könnte aber auch für andere Maschinen passen.
Bitte achtet auf die Maße!

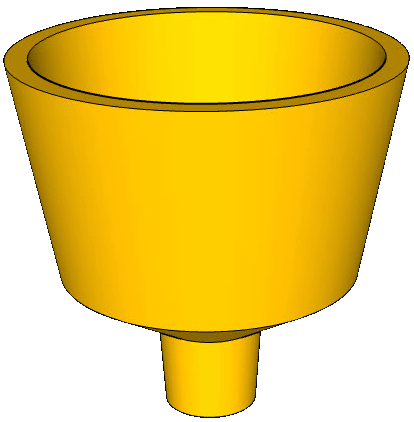

Trichter

mein Lieblingstrichter um meine Salz- und Pfefferstreuer aufzufüllen.

Durchmesser oben: innen 44 mm,
Durchmesser unten: innen 10 mm

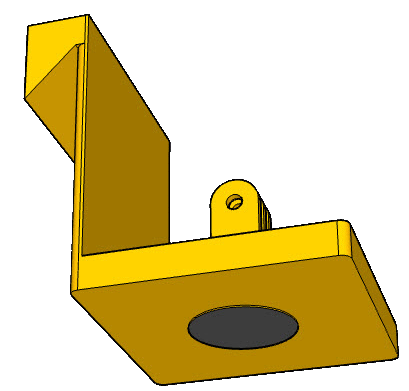

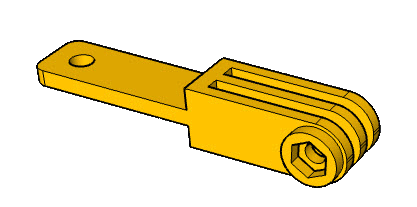

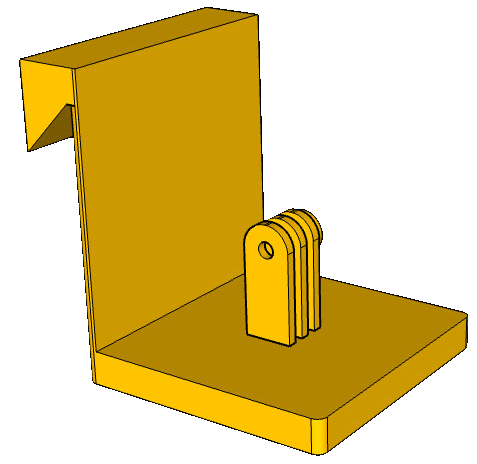

Action-Cam-Halter

Ein Halter um die GoPro z.B. an einem Magneten zu befestigen. So kann die Kamera an magnetischen Flächen befestig werden.






Action-Cam-Halter

Ein Halter für die GO-Pro oder andere Action Cams, welcher sich auf ebenen Flächen hinstellen lässt, den man mit Magnet auch an senkrechten Metallflächen anheften kann, oder man hängt die Kamera einfach am Keilleistensystem mit auf.

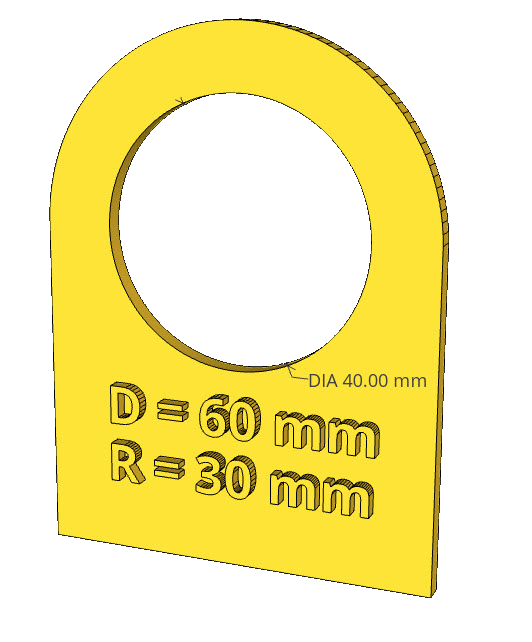

Schablone 60 mm

Eine Schablone zum Anzeichnen von 60mm Durchmessern.
Der Innendurchmesser beträgt 40 mm

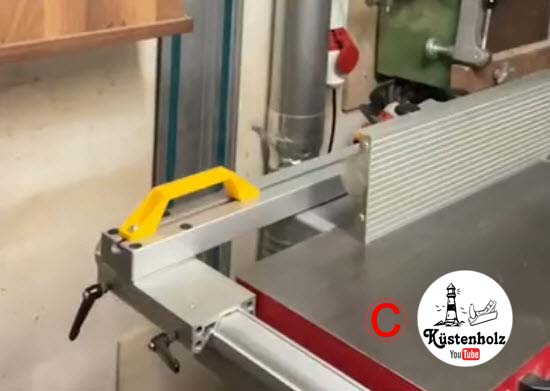

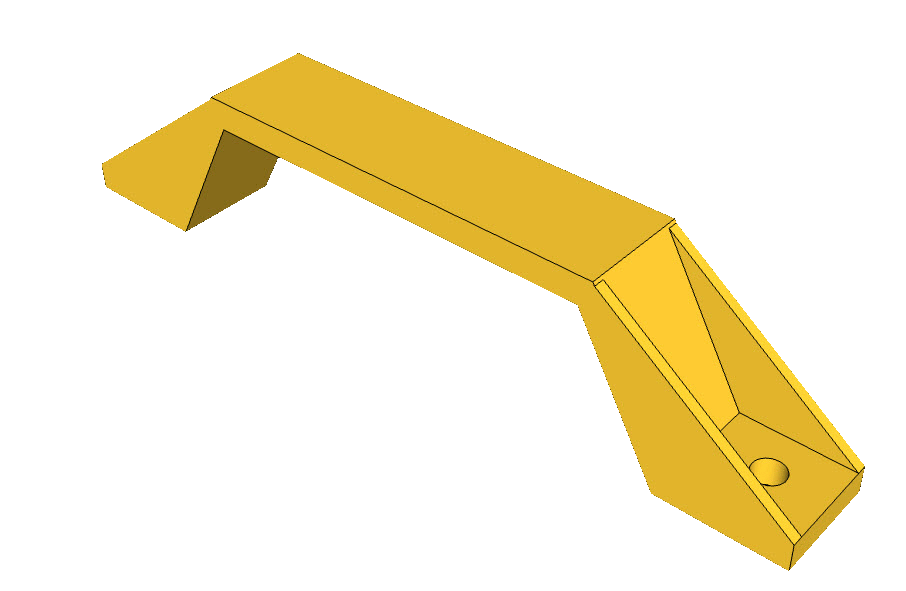

Ein Griff für den Anschlag der Hobelmaschine


Dieser Griff erleichtert das Abnehmen und Aufsetzen des Anschlages auf der Hobelmaschine.

Es werden zusätzlich zum Griff noch 2 Gewindeplatten mit 8mm Gewinde und 2 Schrauben 8 x 25mm benötigt.

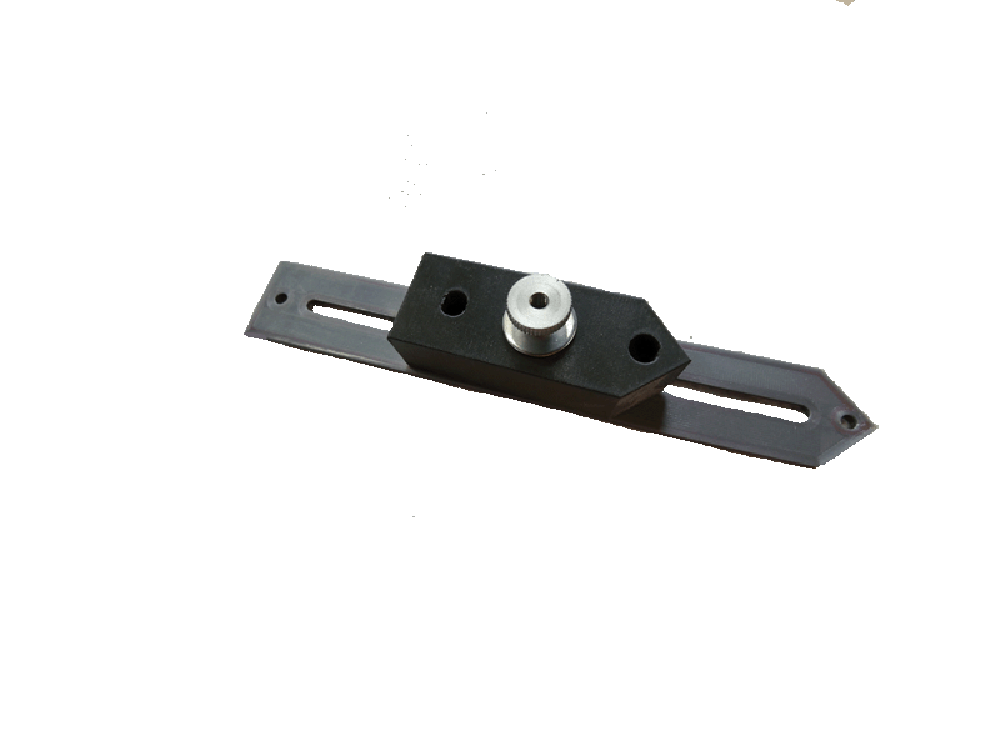

  Eine Anreisshilfe

Ideal um paralele Linien oder Bögen anzuzeichnen.

Es sind 2 Dateien zum Download nötig.

Gehäuse


Schieber

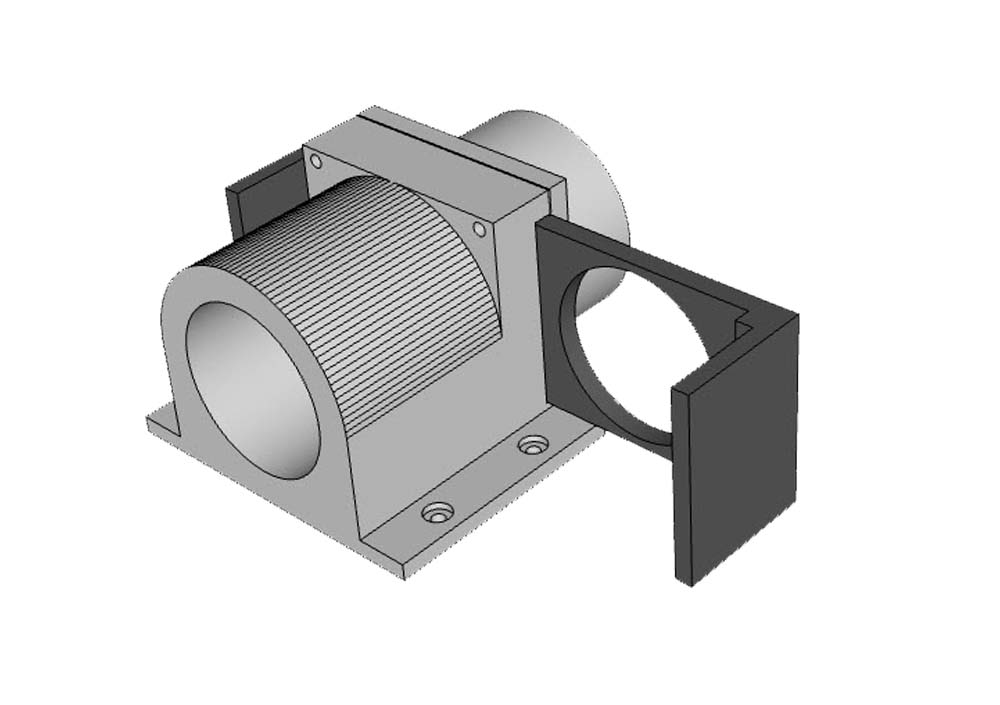

Ein Schieber

Hier mal ein Schieber um die Absauganlage abzusperren für HT-Rohre mit 50 mm Durchmesser.

Es sind insgesamt 3 Downloads nötig.



Gehäuse


Stutzen


Schieber

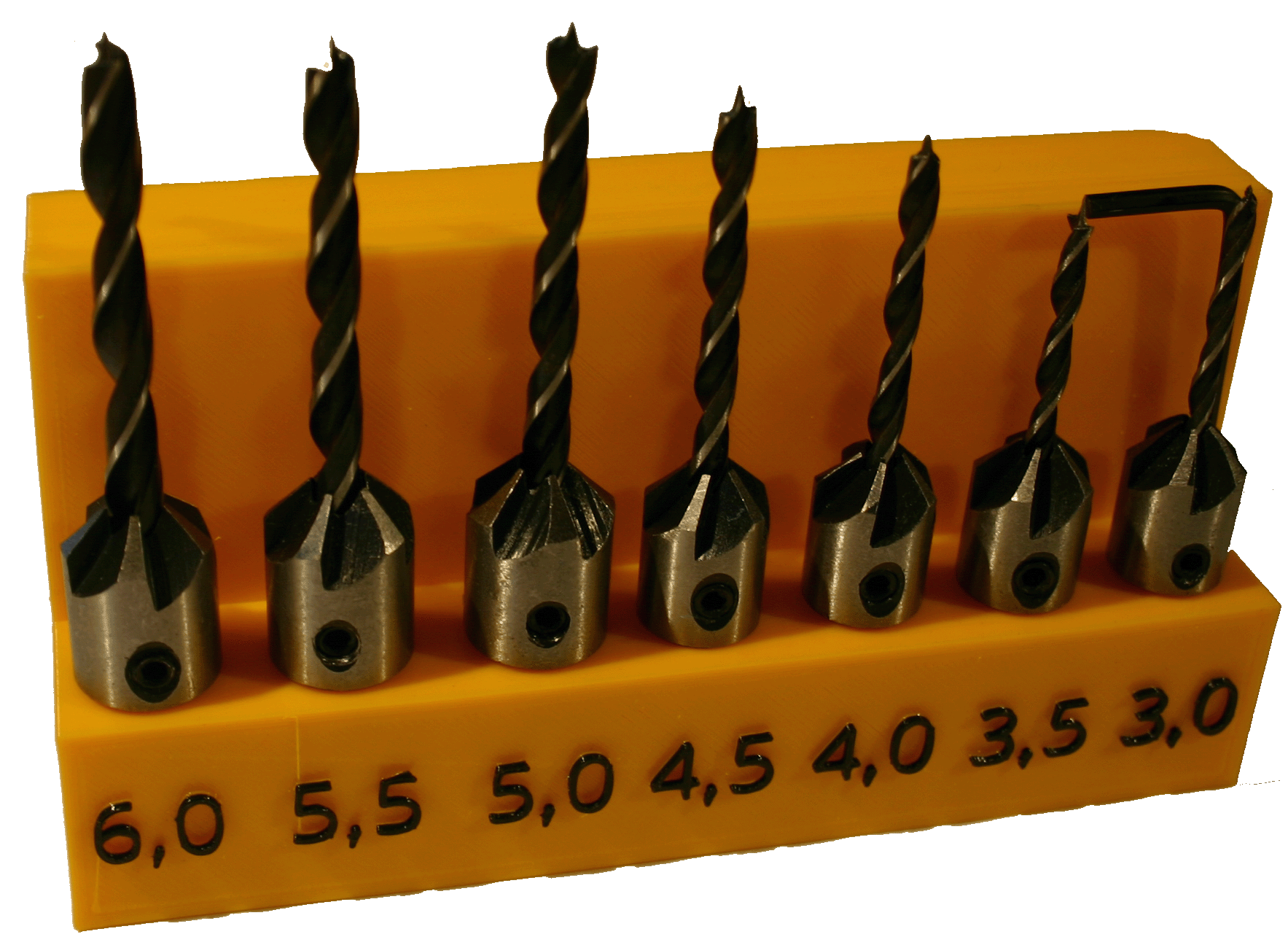

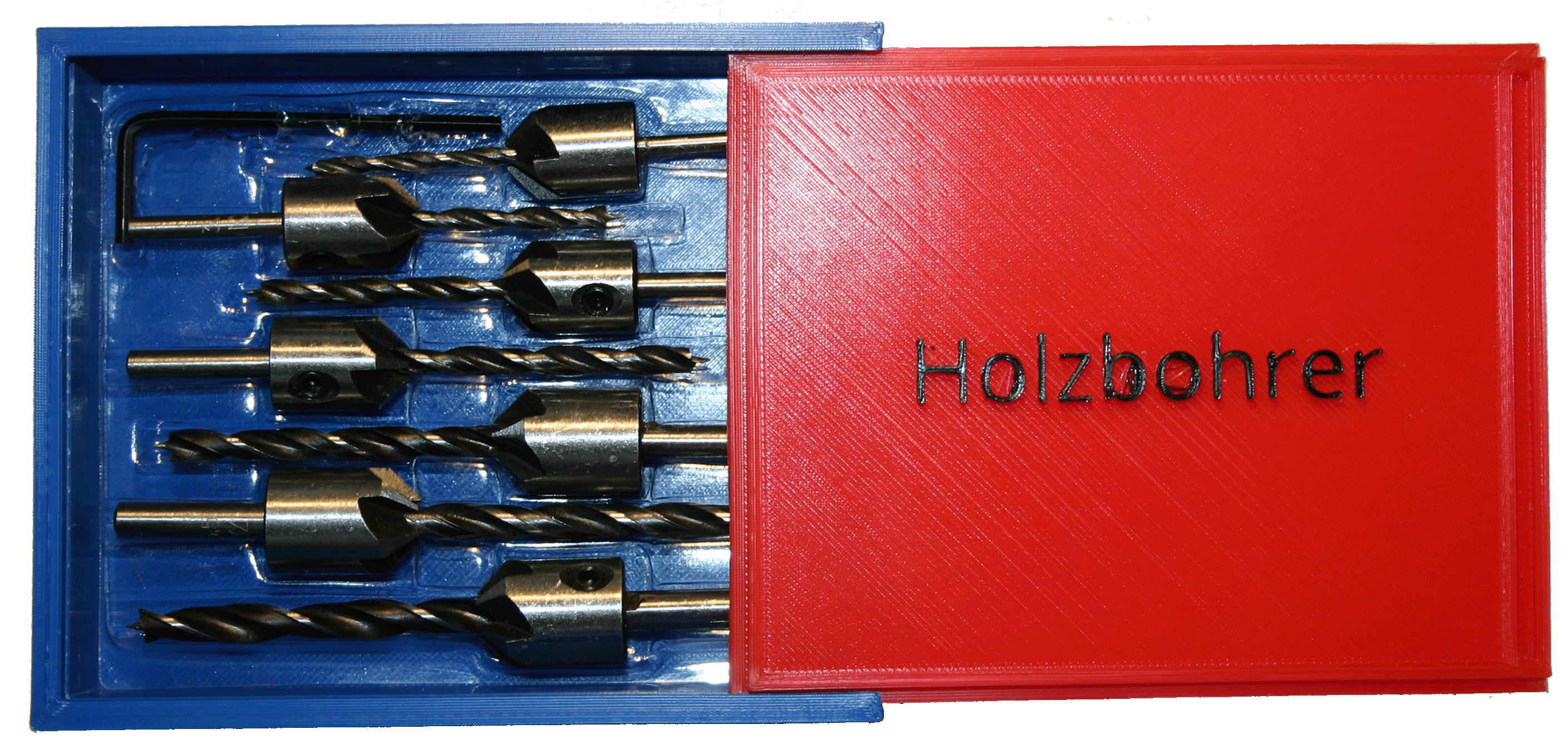

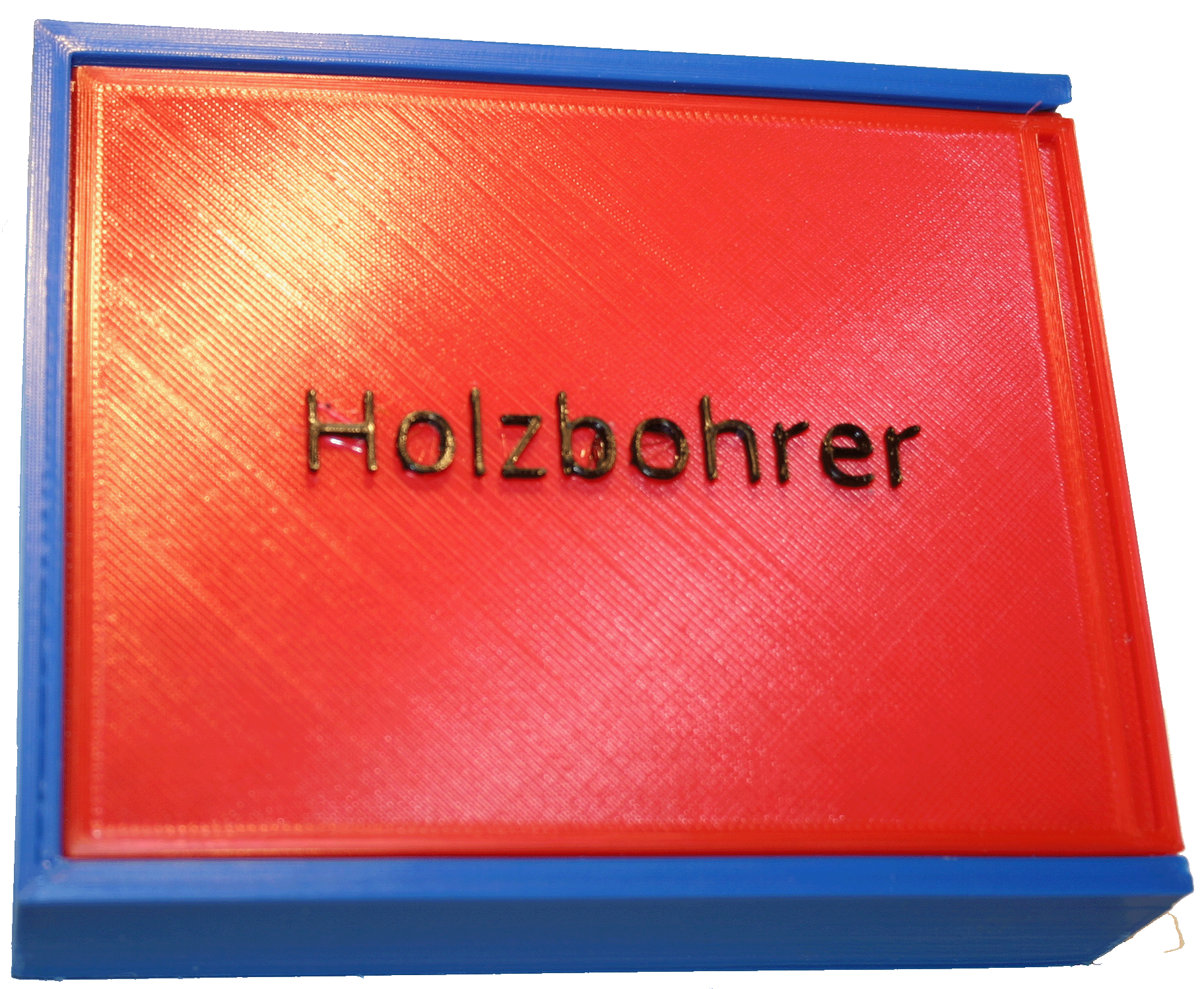

Bohreraufbewahrung

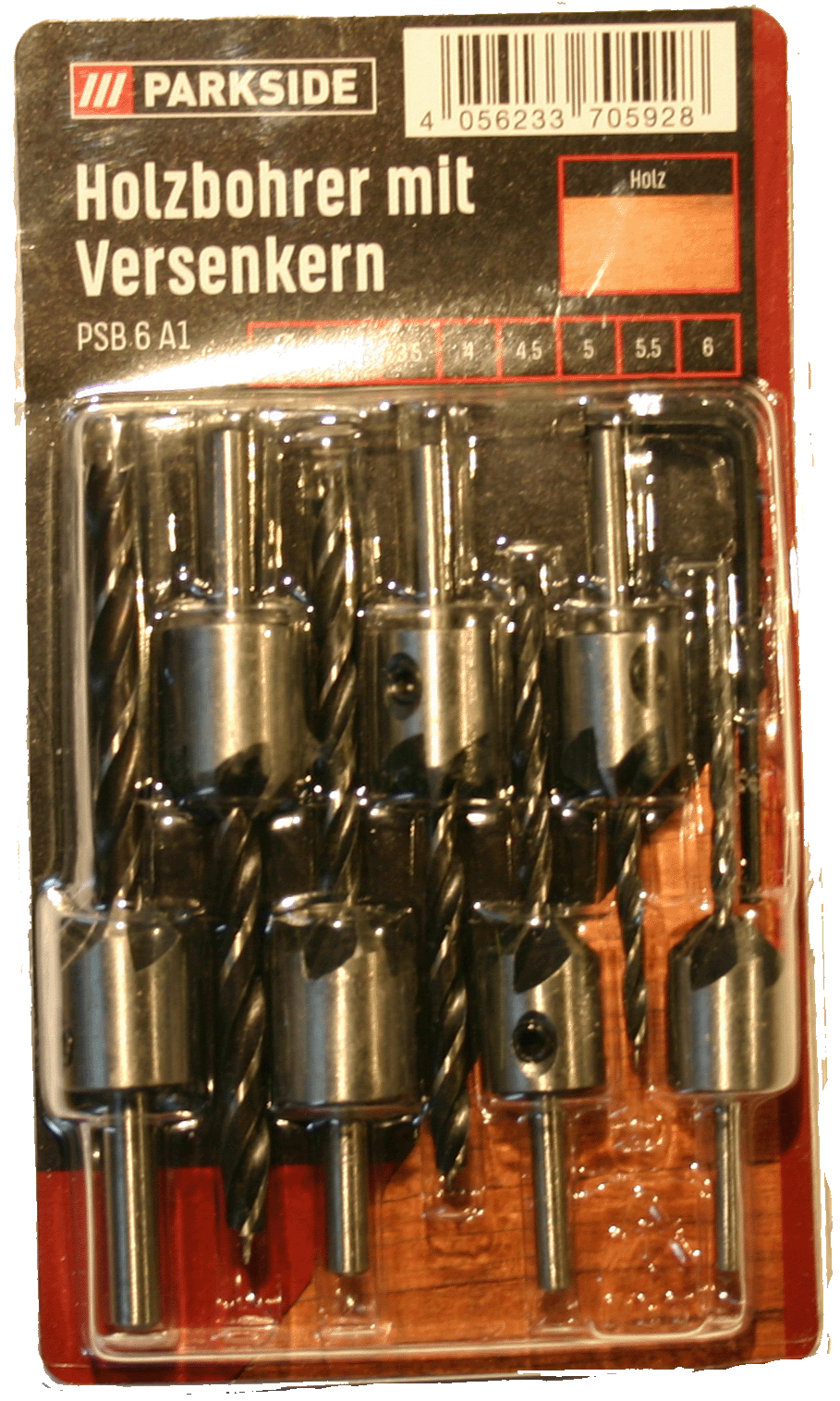

Der Discounter Lidl hatte mal wieder Holzbohrer mit Versenker für unschlagbare 3,99 €uro im Angebot. Bei dem Kurs kann man nichts verkehrt machen.

Hier präsentiere ich Euch zwei Möglichkeiten diese aufzubewahren.

In der Box können die Bohrer mit der Einlage aus der Verpackung gelagert werden. Aber Achtung! Die Box besteht aus 2 Downloads. Wenn der Drucker anfängt die Beschriftung zu drucken solltet Ihr das Filament wechseln, damit ihr die Beschriftung in Schwarz bekommt.

Beim French-Cleet-Halter solltet Ihr die Farbe wechseln wenn der Drucker anfängt die Zahlen zu drucken.




Box



Deckel f. Box



Wandhalter

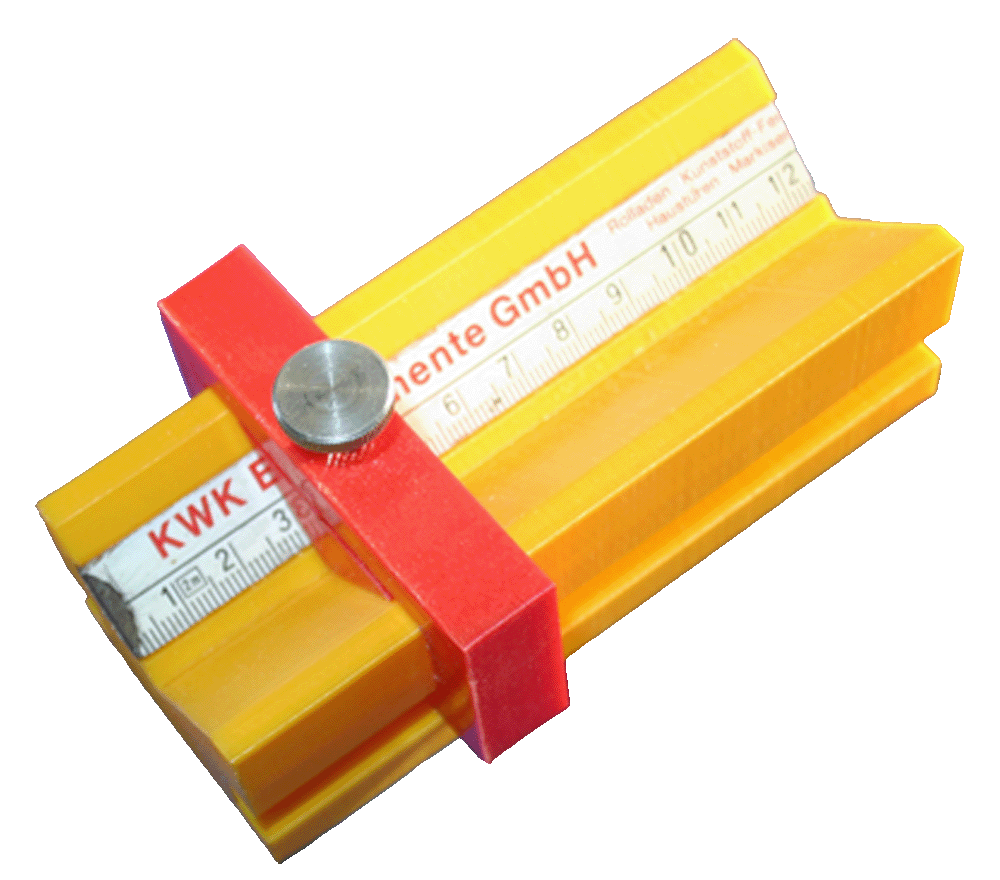

Einstellhilfe für Bohrer, Fräser und Kreissägen

Ein nettes kleines Tool das beim Einstellen der Höhe, bzw, Tiefe von Fräsern, Bohrern oder dem Tischkreissägeblatt helfen kann.

Wer sind das Tool nicht ausdrucken möchte kann es auch aus Holz nachbauen.

Den Bauplan und das Video dazu gibt es hier.



Das Teil besteht aus drei STL-Dateien!



Korpus




Bügel


Keil

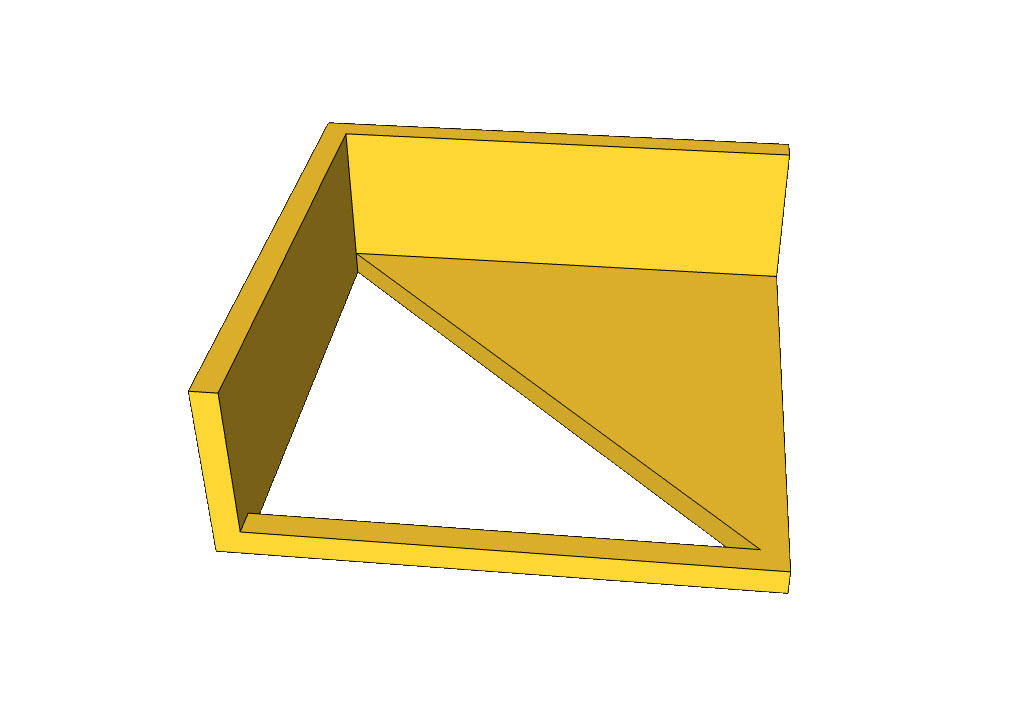

Mittenfinder

Mittenfinder gibt es viele im Netz, ich benutze den nebenstehenden.

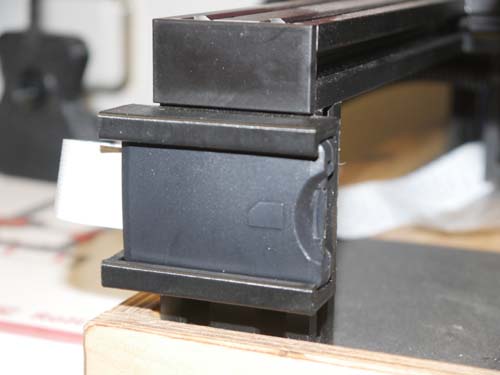

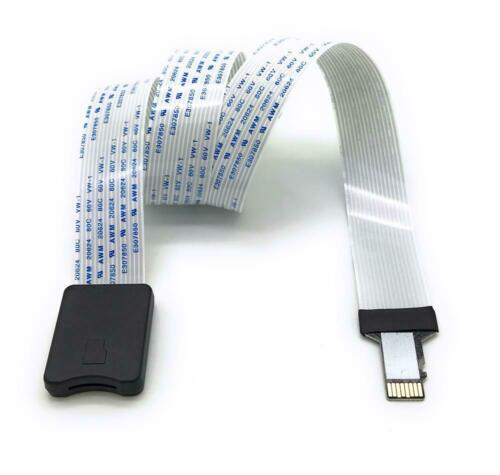

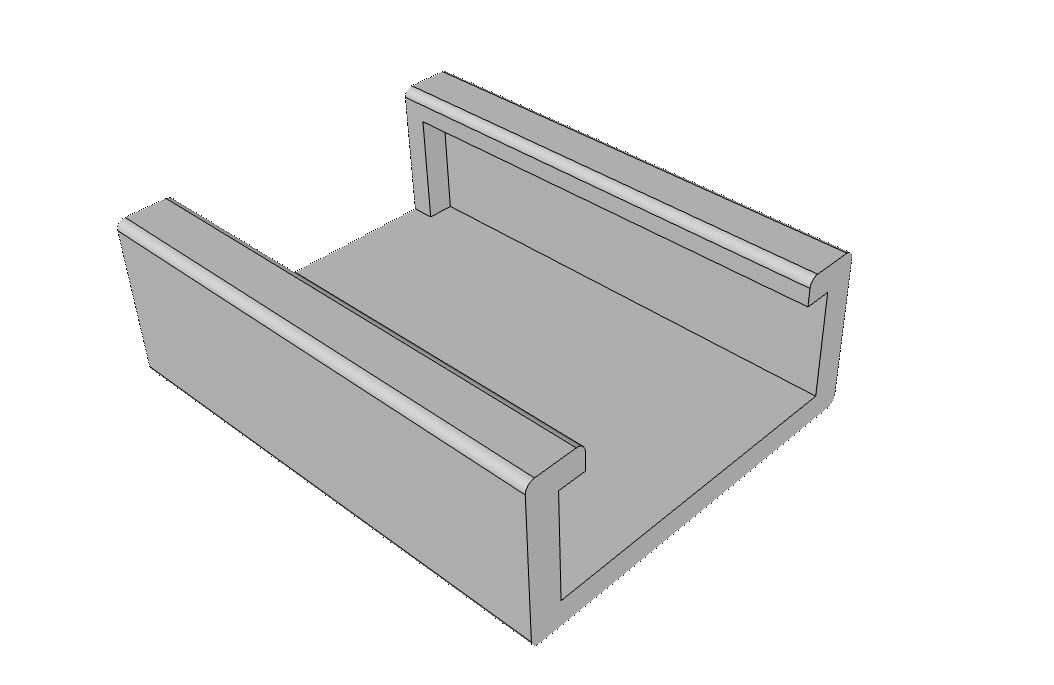

Halter für micro SD TF T-Flash

Wer wie ich einen 3D-Drucker besitzt und sich darüber ärgert das der Kartenslot auf der Rücksesite des Gerätes angebracht ist sollte über eine Verlängerung nachdenken.

Damit diese nicht unkontrolliert herumfliegt hab ich den Halter gezeichnet, ausgedruckt und an der Front des Druckers befestigt. Somit komme ich bequem von vorn an den Kartenslot.

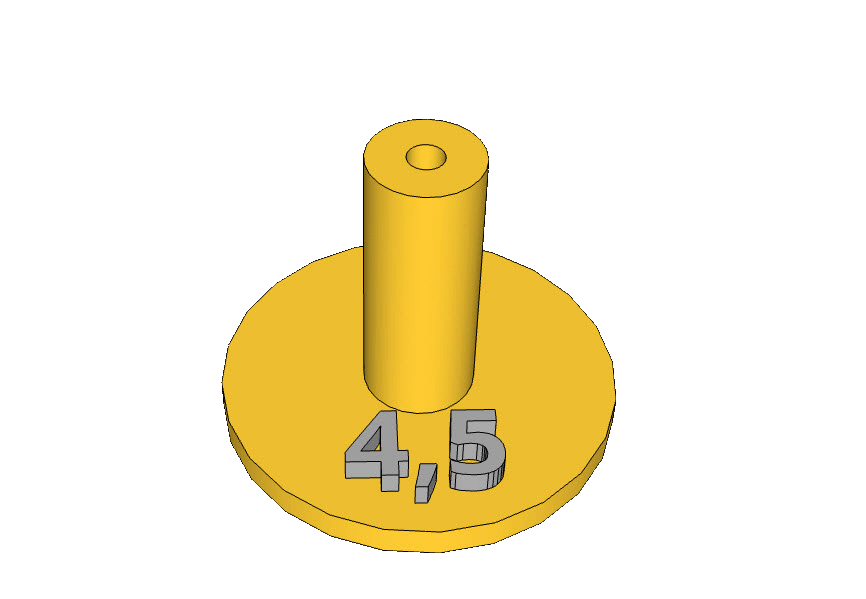

Bohrerführung 4,5 mm

Noch eine  Bohrerführung. Diesmal mit 4,5mm Durchmesser um auf Flächen im 90° Winkel exakt zu bohren.

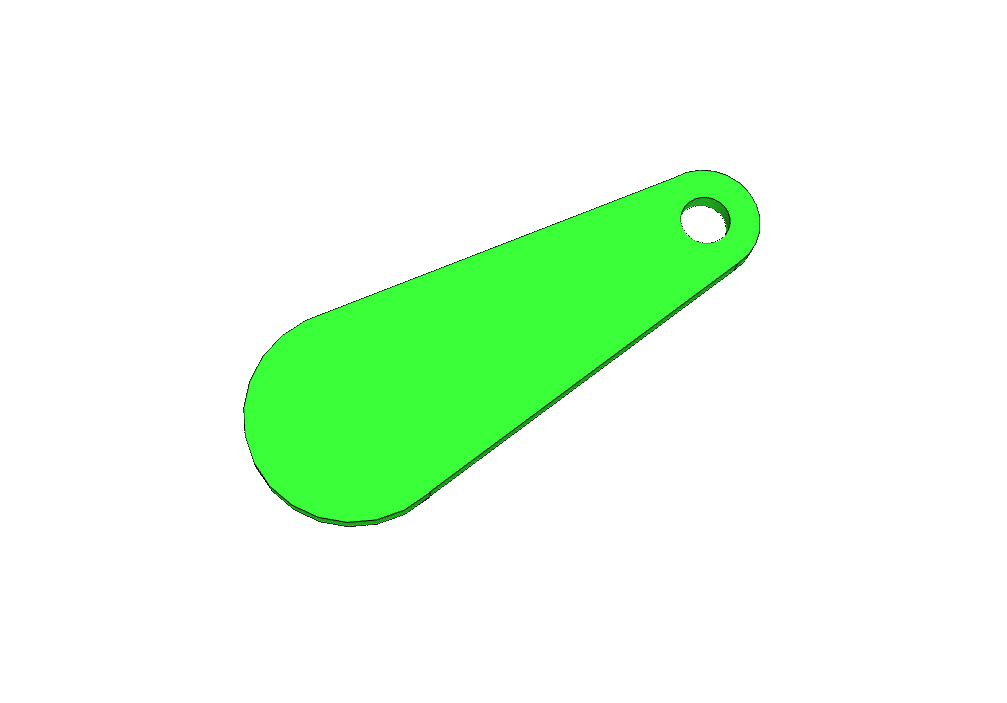

Einkaufswagenchip

Druckt euch diesen kleinen Chip aus und hängt ihn an euer Schlüssselbund.

Beim nächsten EInkauf den Chip in den Einkaufswagen stecken, Einkaufswagen entriegeln und den Chip mit sanfter Gewalt wieder herausziehen.

So sucht Ihr nie wieder nach passenden Münzen oder Chips.

Den Einkaufswagen aber bitte wieder zurück bringen. Danke.

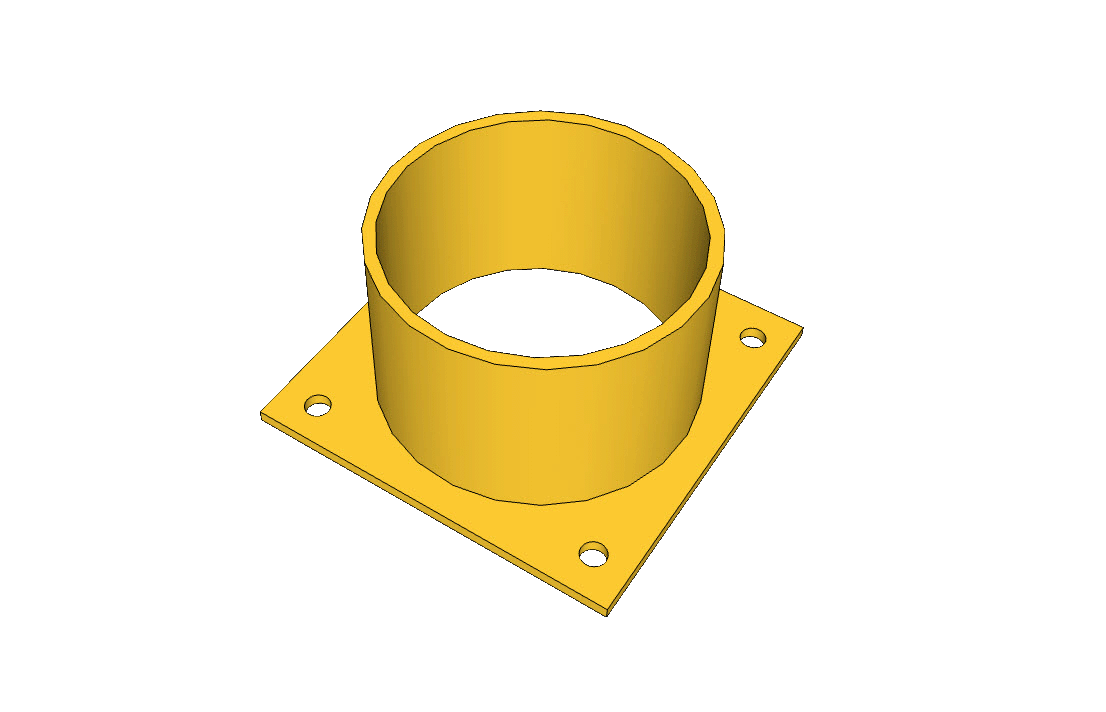

Flansch für 100mm Absaugschlauch

Hier könnt ihr euch einen Flansch ausdrucken um eueren Absaugschlauch an einen selbstgebauten Spänesammler anzuschließen.

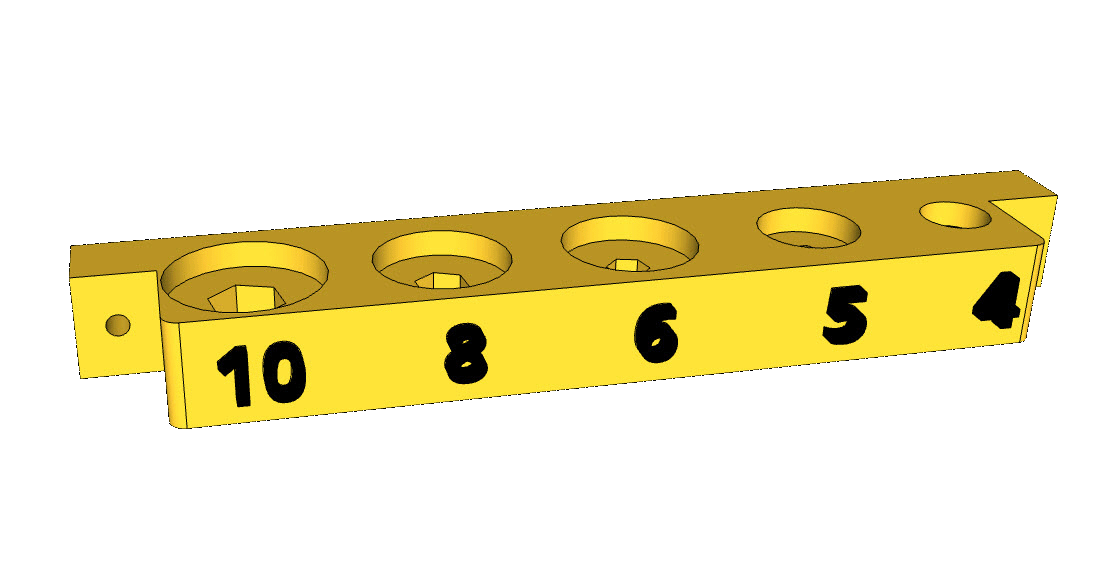

Ein Halter für Inbus-Schraubendreher

So sind die Inbusschraubendreher immer übersichtlich an der Wand geordnet. Für Inbusschraubendreher von 4mm - 10mm.

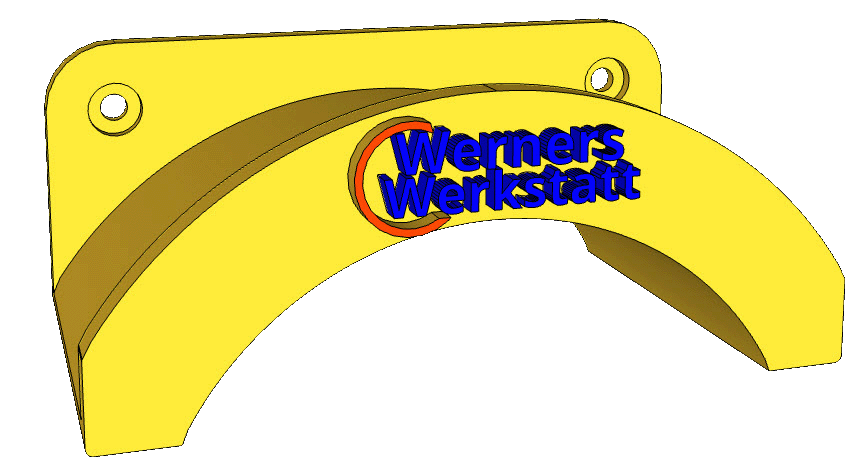

Ein Halter für die Ohrenschützer

Diesen Halter an die Wand schrauben und der Gehörschutz ist immer in Reichweite.

Eignet sich auch für Bluetooth-Kopfhörer.

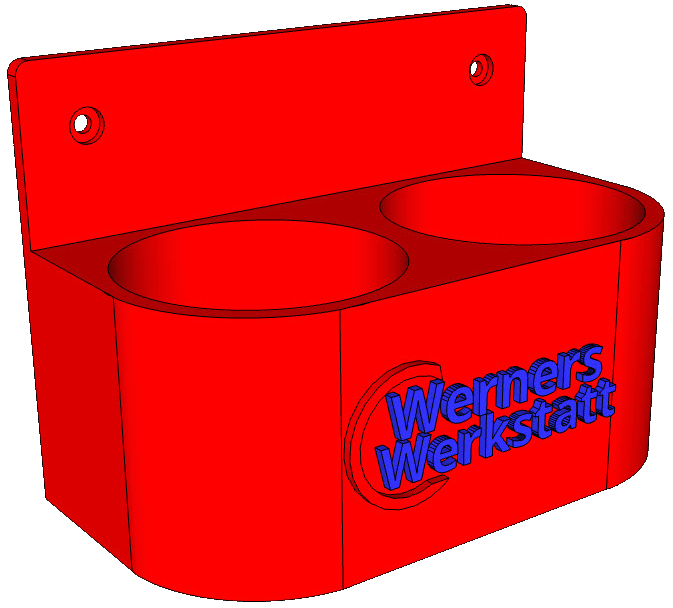

Ein Halter für Sprühdosen



Dieser Halter ist für die Aufnahme von Sprühdosen wie Ballistol oder WD 40 in der Größe 200 ml gedacht und kann an der Wand, oder mit Leiste an der French Cleet aufgehangen werden.



Bitte beachten: Das Teil benötigt 13 Stunden Druckzeit!

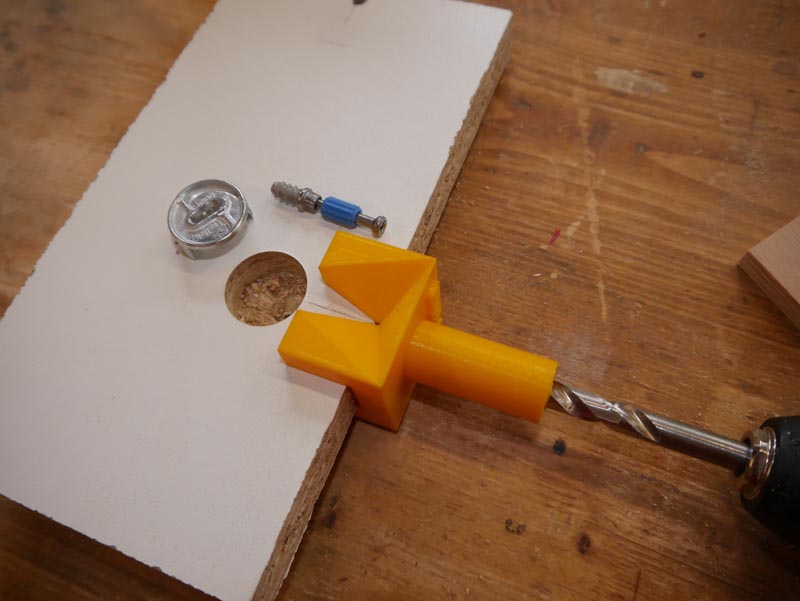

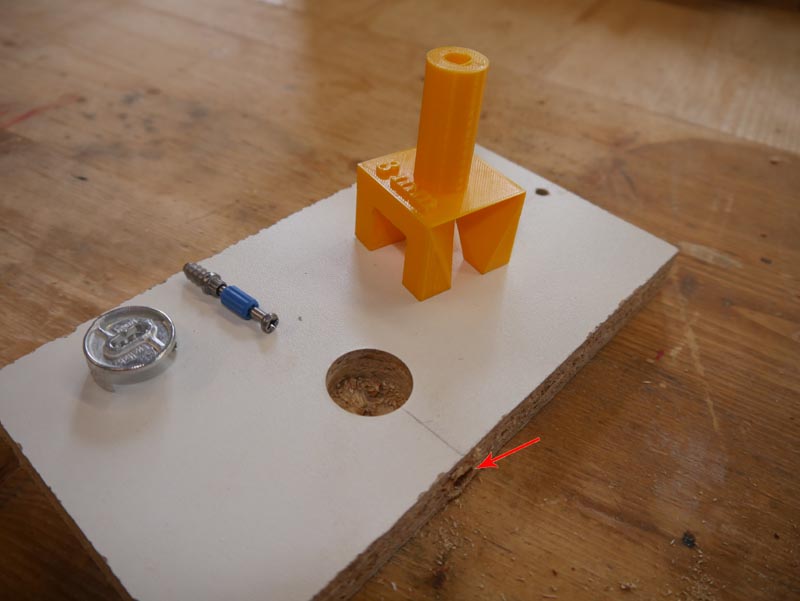

Bohrerführung 8 mm  für Hettich Verbindungsbeschlag

Mit Hilfe dieser Bohrerführung lassen sich die 8 mm Bohrungen für den Hettich Verbindungsbeschlag absolut mittig und rechtwinkelig in 19 mm Spanplatten oder andere Möbelplatten bohren.

Die Schablone verfügt über ein Sichtfenster, damit sie passgenau zur Topfbohrung mittig ausgerichtet werden kann.

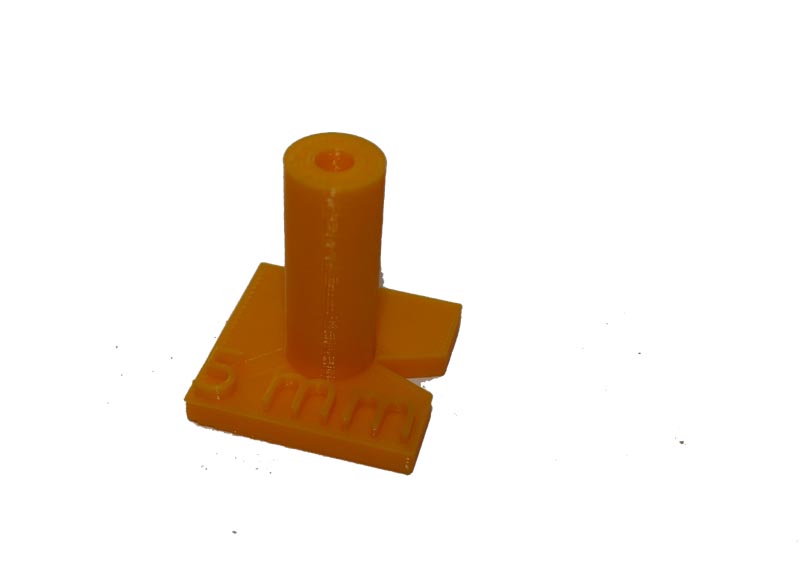

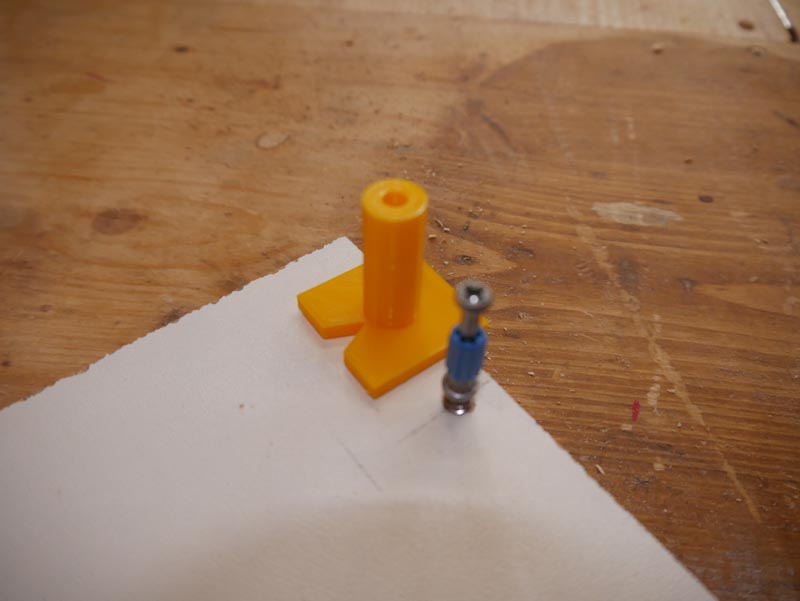

Bohrerführung 5 mm für Hettich Verbindungsbeschlag

Mit Hilfe dieser Schablone werden die 5 mm Löcher für die Stiftschrauben der Hettich Verbindungsbeschläge passgenau in 19mm Schrankwände gebohrt.



  Bohrerführung 5 mm  für Hettich Verbindungsbeschlag

Mit Hilfe dieser Schablone werden die 5 mm Löcher für die Stiftschrauben der Hettich Verbindungsbeschläge absolut senkrecht auf den Flächen der Schrankwände angebracht. Z.B. für Zwischenböden .

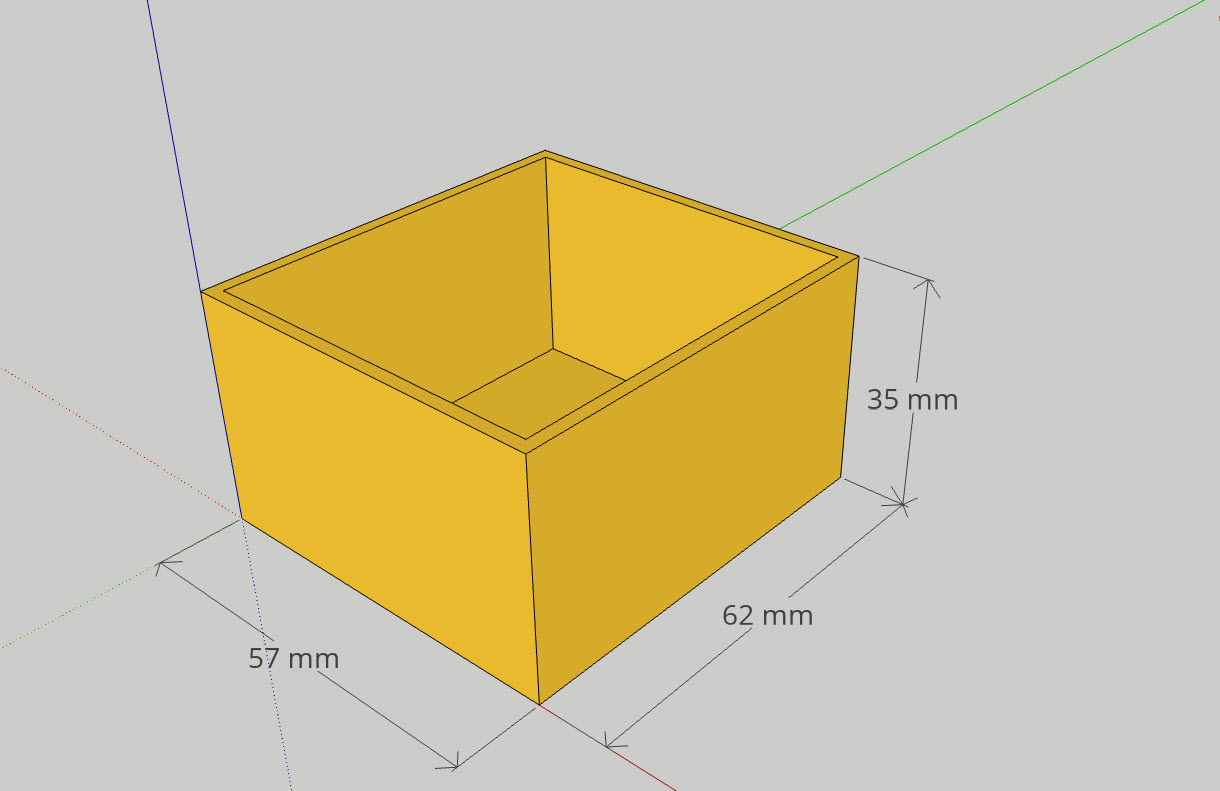

  Sortierkästchen 57 mm x 62 mm x 35 mm

Ein nettes kleines Kästchen um Kleinteile wie Unterlegscheiben, kleine Nägel oder was man sonst nicht in Unmengen bevorratet sortiert unterzubringen.

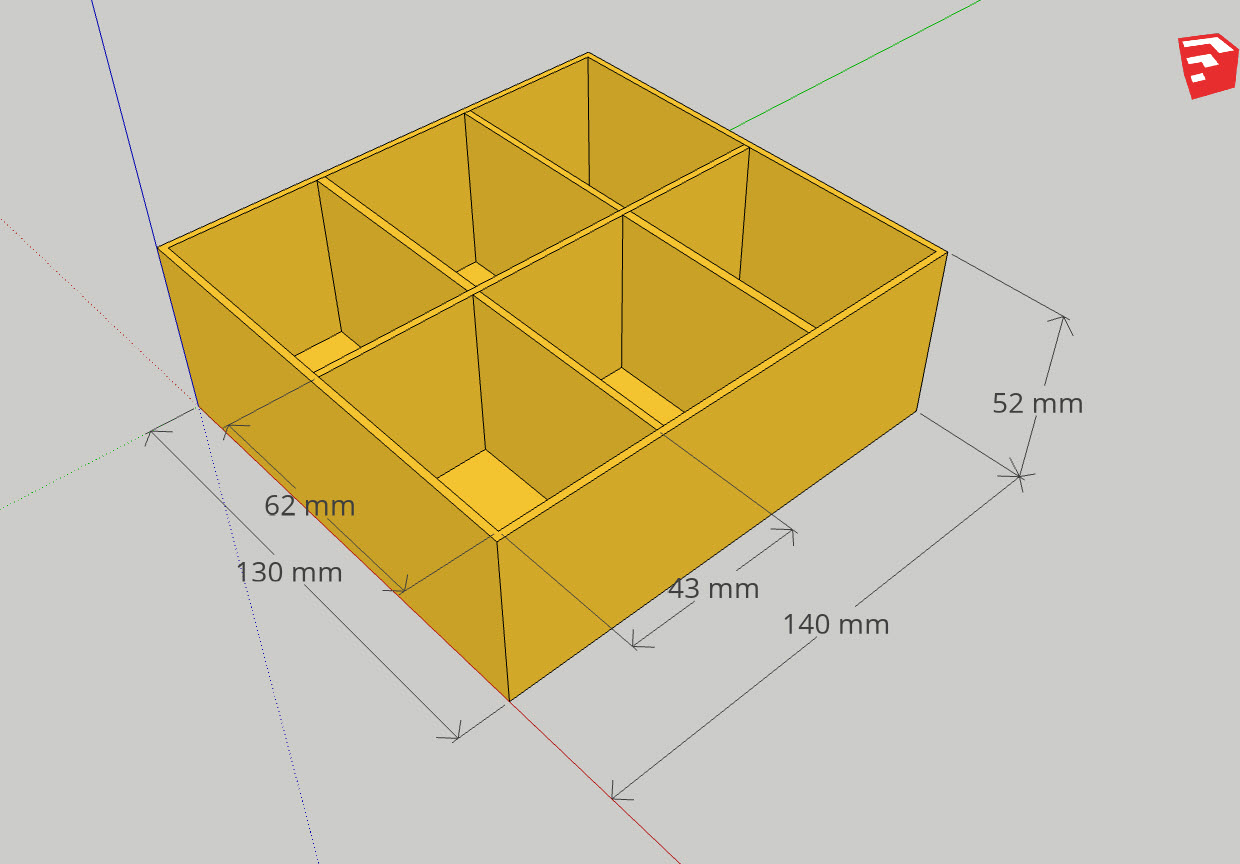

  Sortierbox 6-fach 140 mm x 130 mm

Eine kleine Box zum Aufbewaren von z.B. Schrauberbits mit 6-facher Unterteilung.

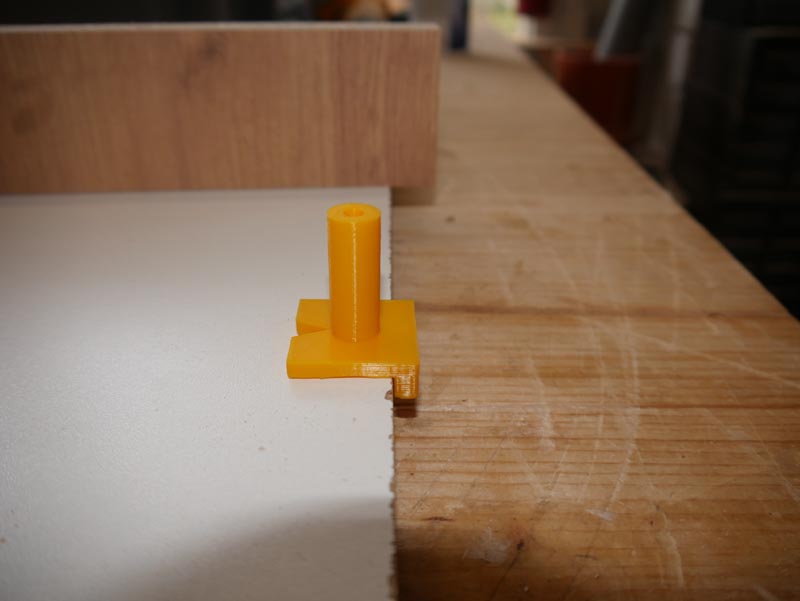

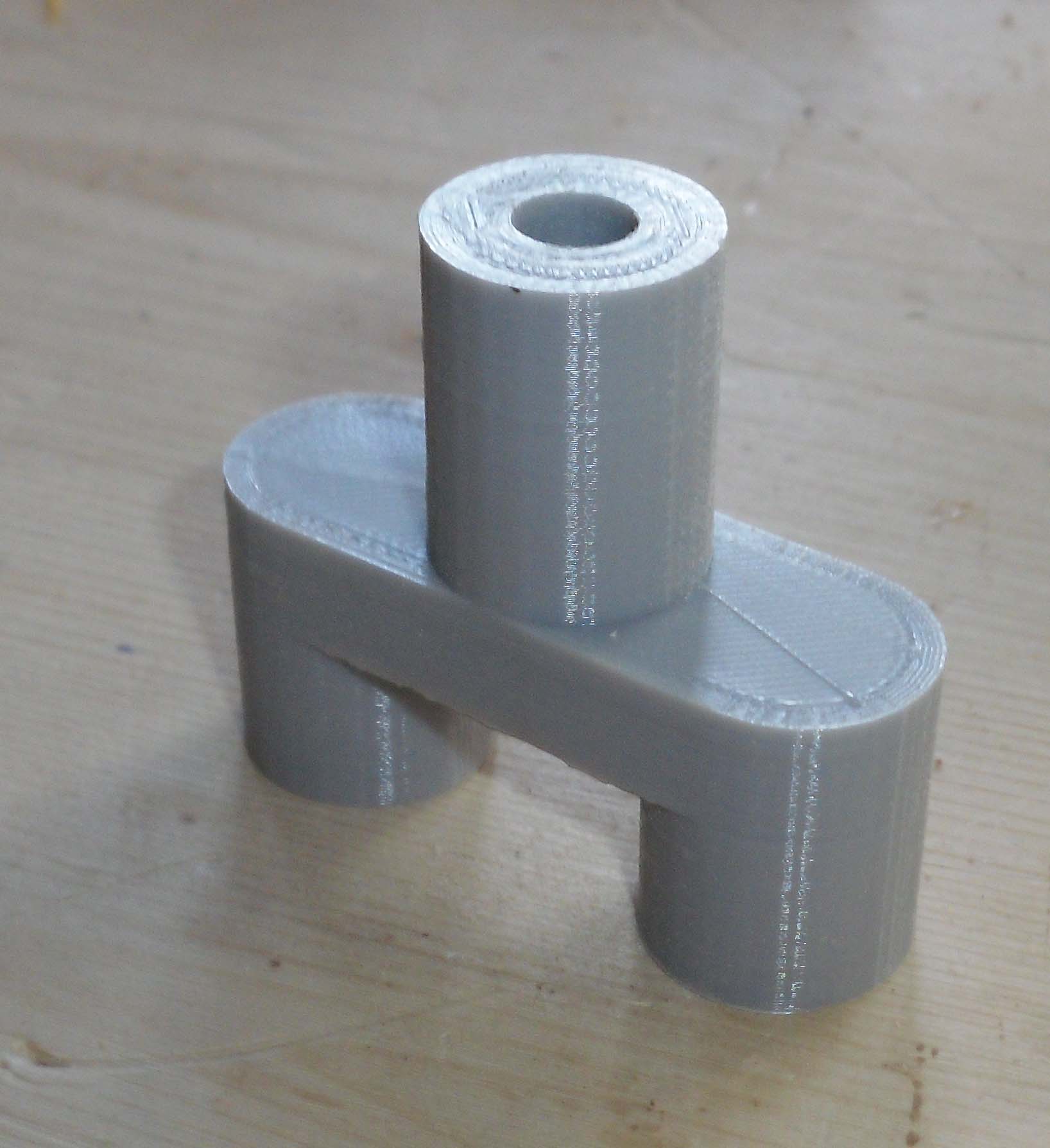

Bohrerführung 8mm

Ein nettes kleines Tool um absolut mittig und senkrecht 8 mm Löcher seitlich in Platten bis 18 mm zu bohren. Z.B. beim Verdübeln.





  Schubladengriff

Schubladengriffe findet Ihr im Netz massenweise. Mir haben diese hier zugesagt, denn sie sind nicht so groß, verbrauchen nicht so viel Filament, lassen sich schnelll ausdrucken und ragen in der Werkstatt nicht so weit in den Raum.

Wenn Ihr die Teile in Ultimaker Cura noch skaliert (verkleinert, vergrößert) kann man die auch für andere Dinge gebrauchen.

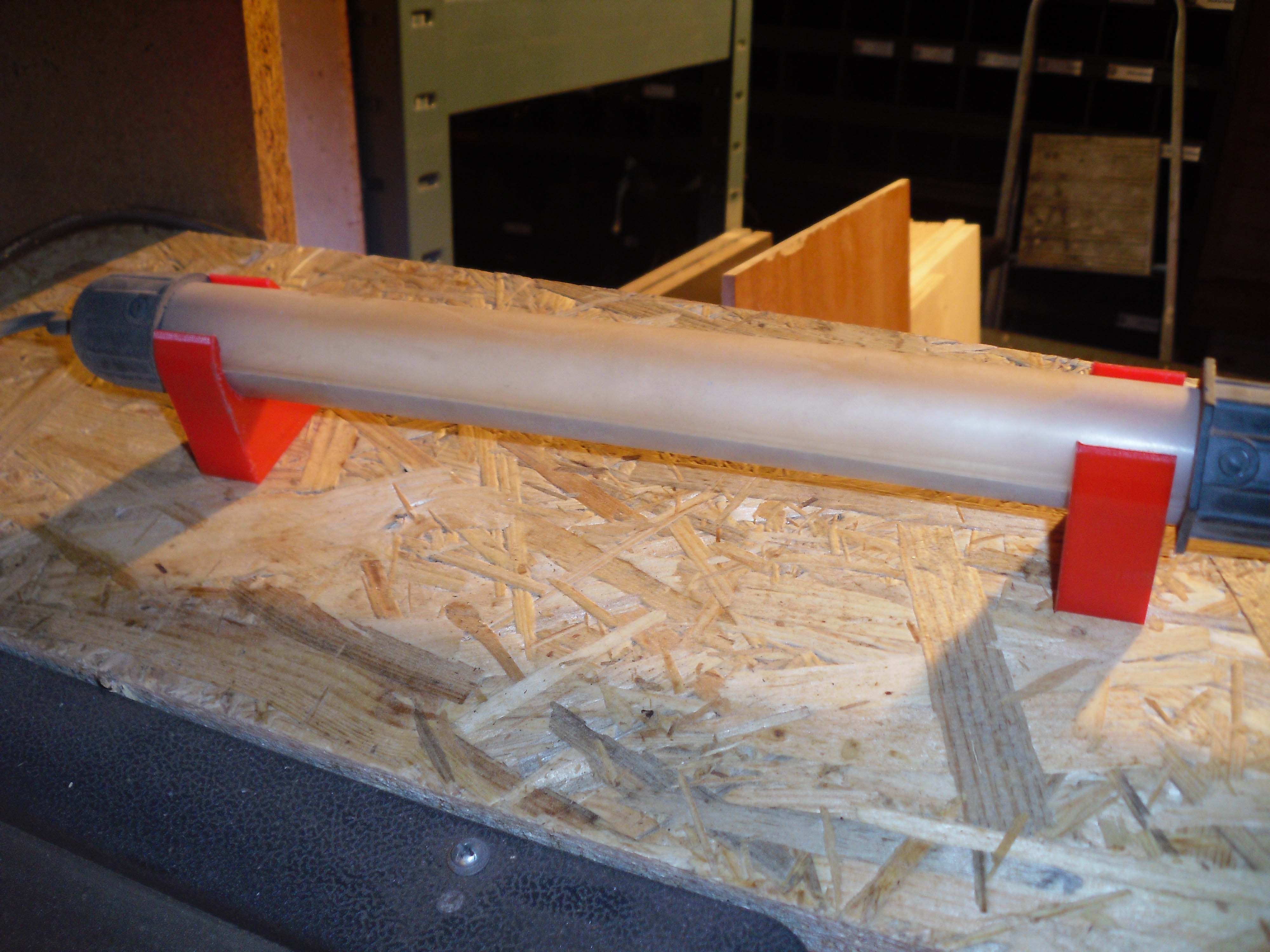

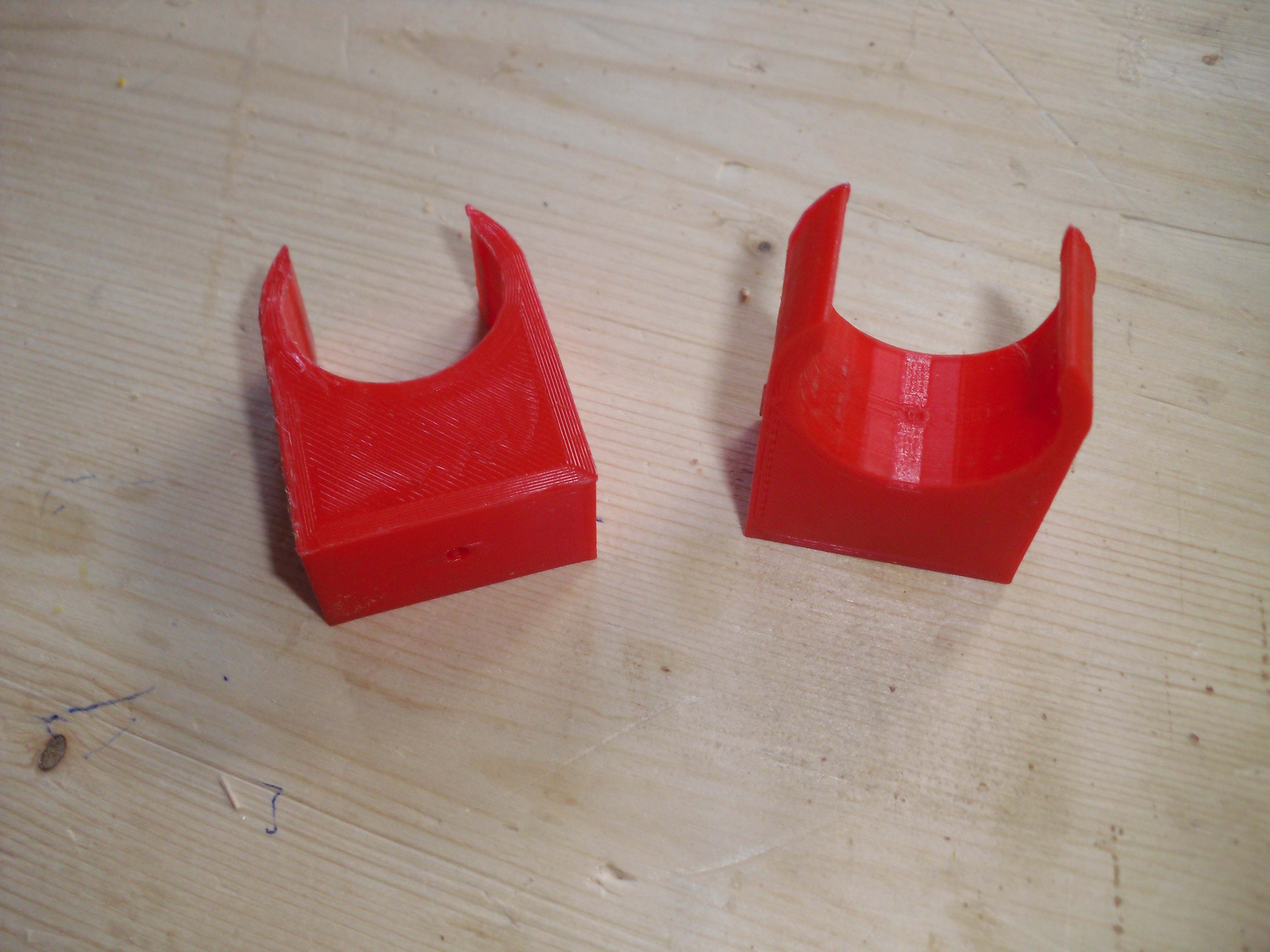

Lampenhalter für Neonhandlampe

Ich hatte diese beiden Halter für die Neonhandlampe konstruiert, damit ich die Lampe in meiner Sandstrahlkabine anbringen kann.

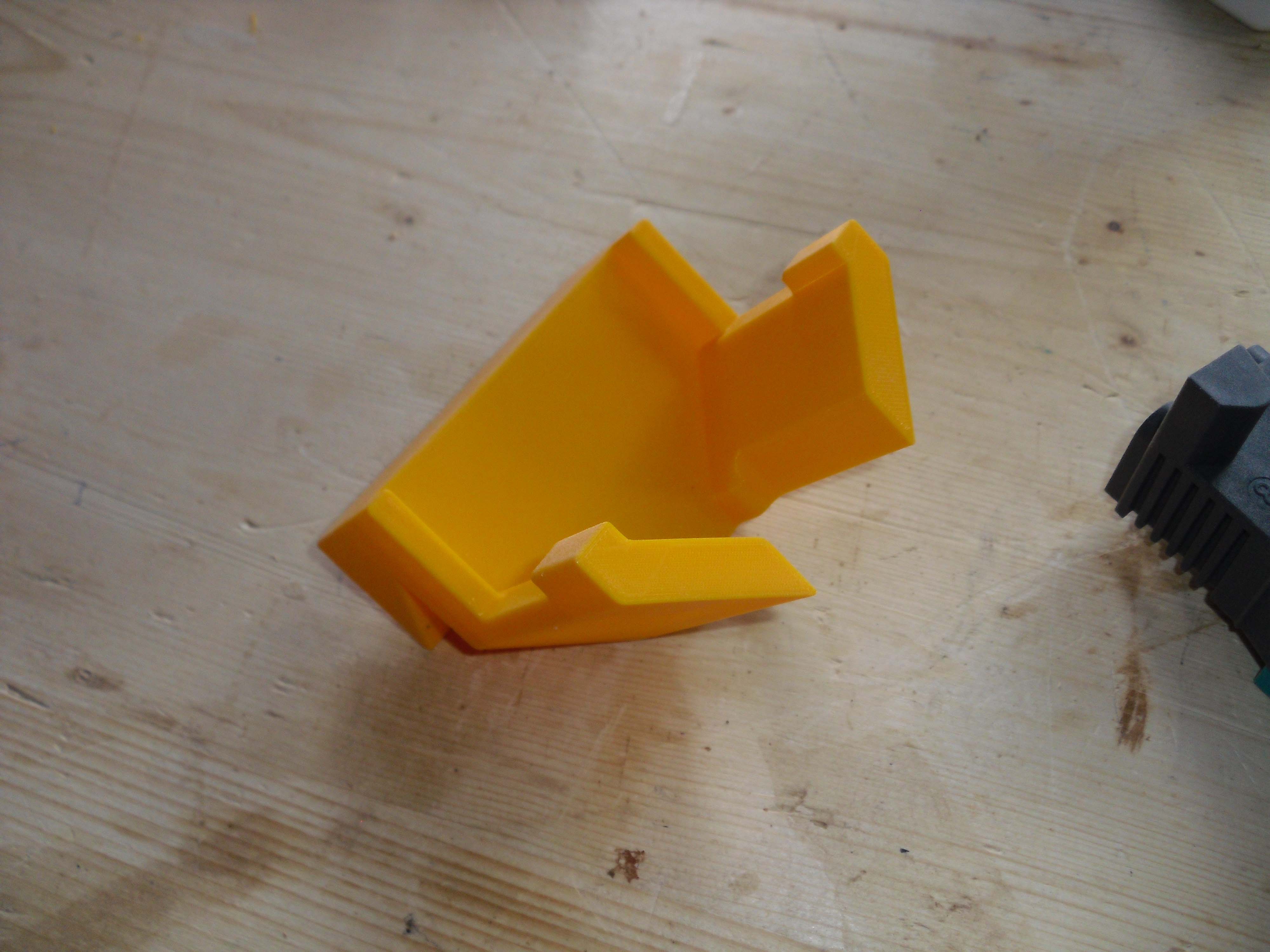

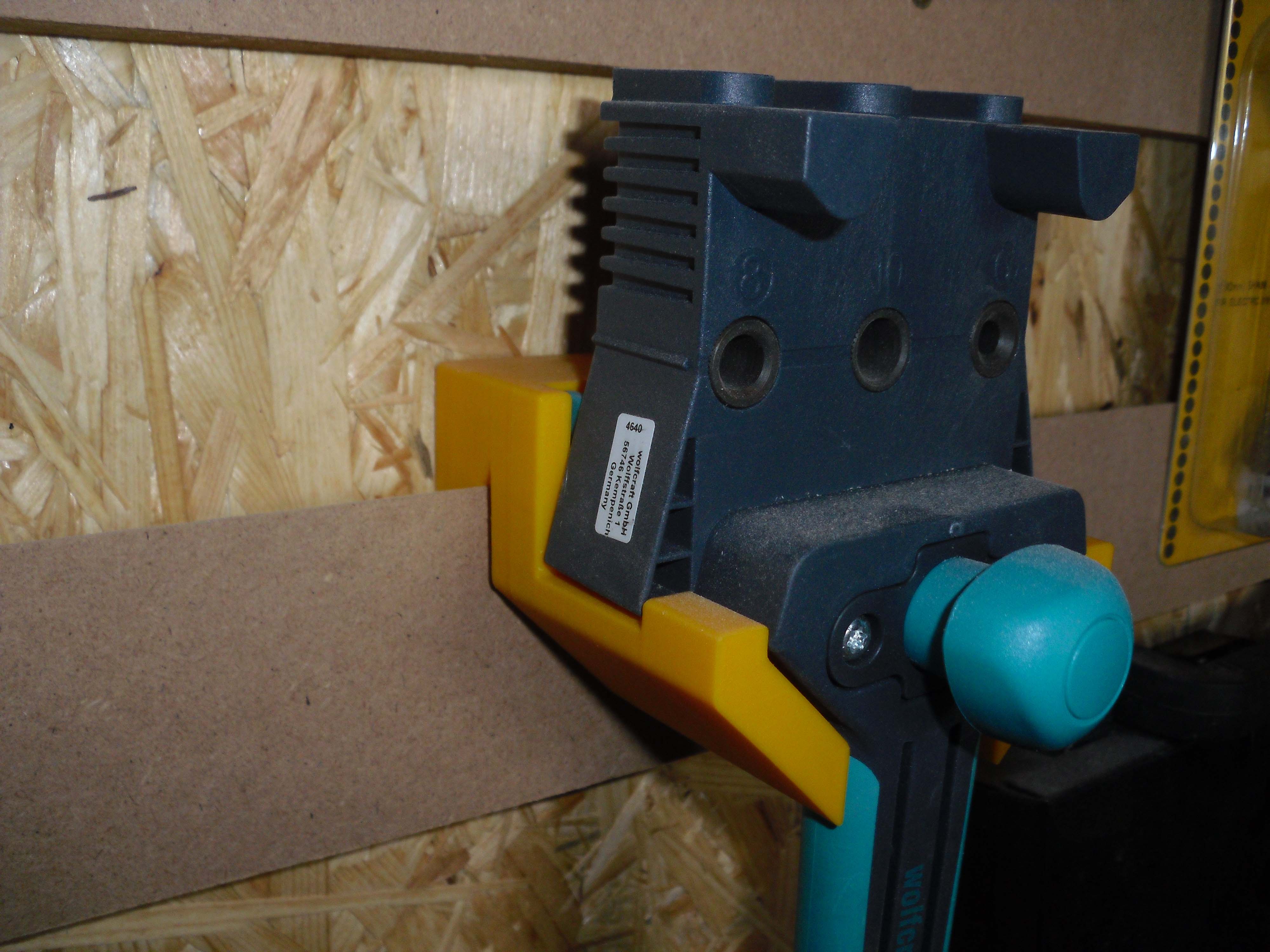

Halter für Wolfcraft Dübelmeister

Ich hatt diesen Halter im Netz gefunden und will ihn Euch nicht vorenthalten.

Ein French Cleet Halter für den Wolfcraft Dübelmeister

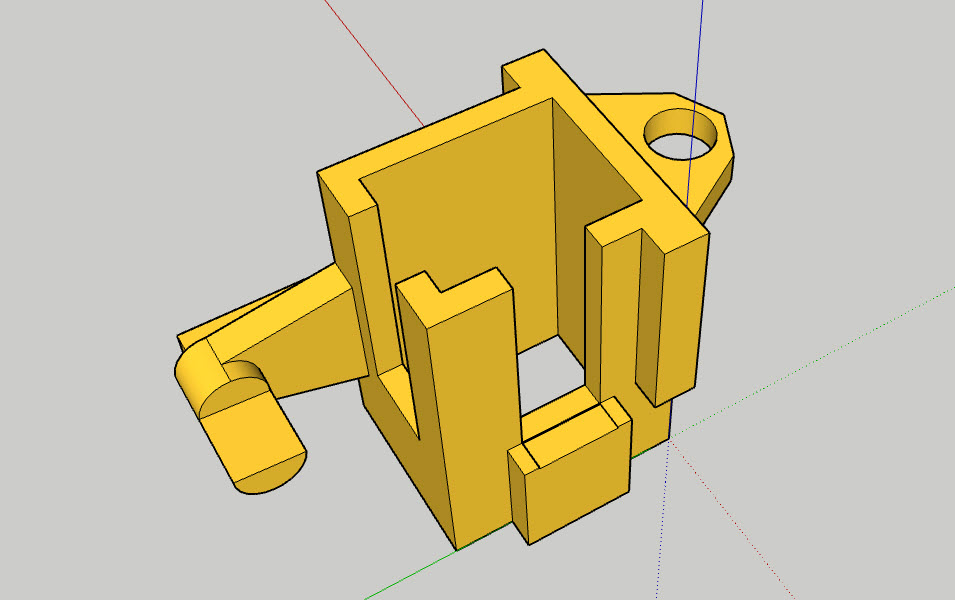

  Schleifkohlehalter für
Parkside Stichsäge PPHSS 730 SE

Dieses Teil ist im Handel nicht mehr lieferbar und somit musste ich es selbst zeichnen und ausdrucken. Original ist der Halter aus Druckguss. Hier war die Haltenase von der Feder abgebrochen und die Maschine lief nicht mehr.

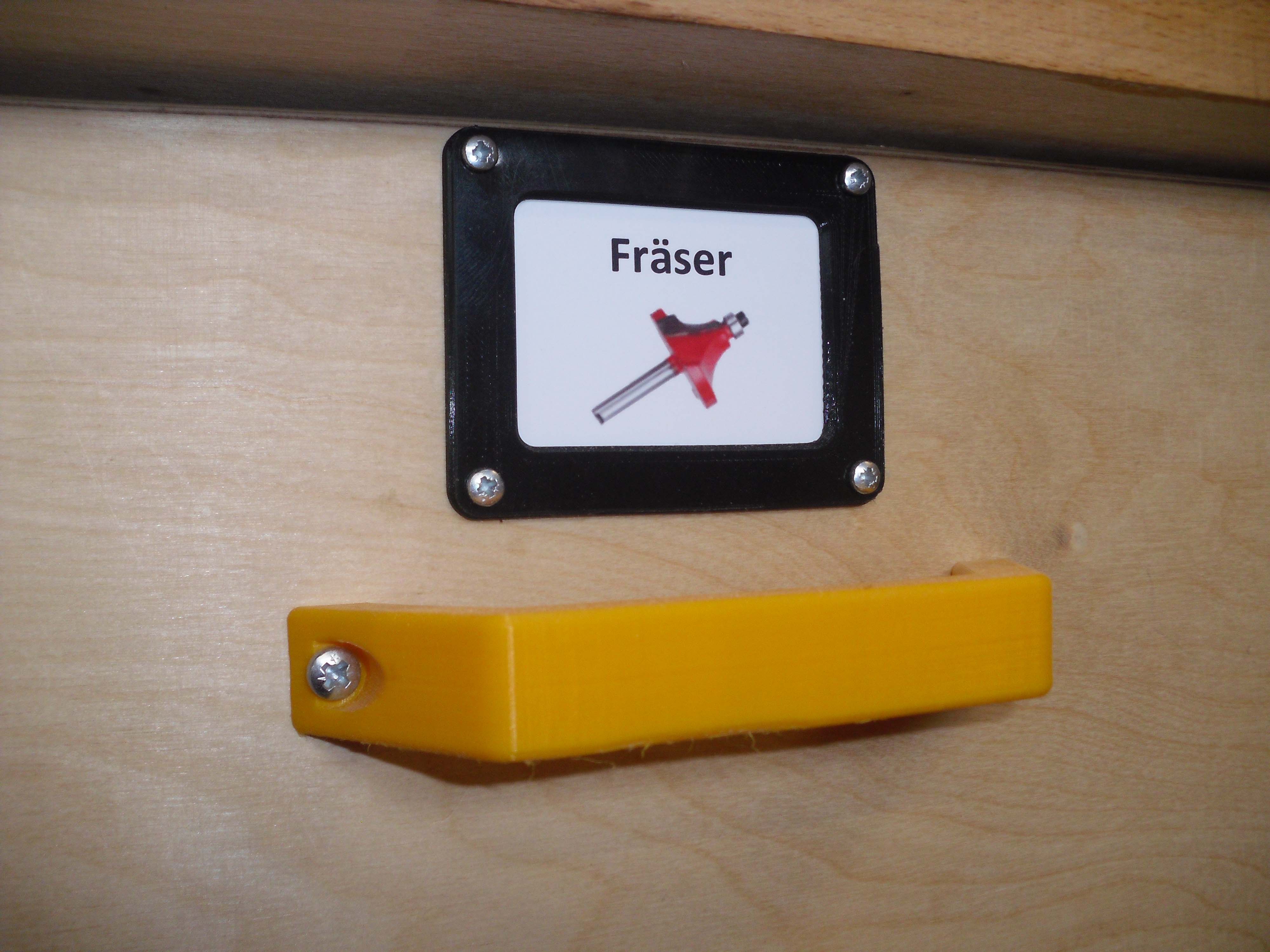

  Beschriftungsrahmen

Manchmal ist es hilfreich und macht einen aufgeräumten Eindruck wenn die Schubladen und Schränke in der Werkstatt ordentlich beschriftet sind. Hierfür habe ich diese Rahmen gefunden.

Der Einleger dahinter wurde in Excel erstellt. Zellengröße: Spaltenbreite 30, Zeilenhöhe 148,5. Die Datei könnt Ihr euch hier runterladen







  Halter für digitale Schmiege

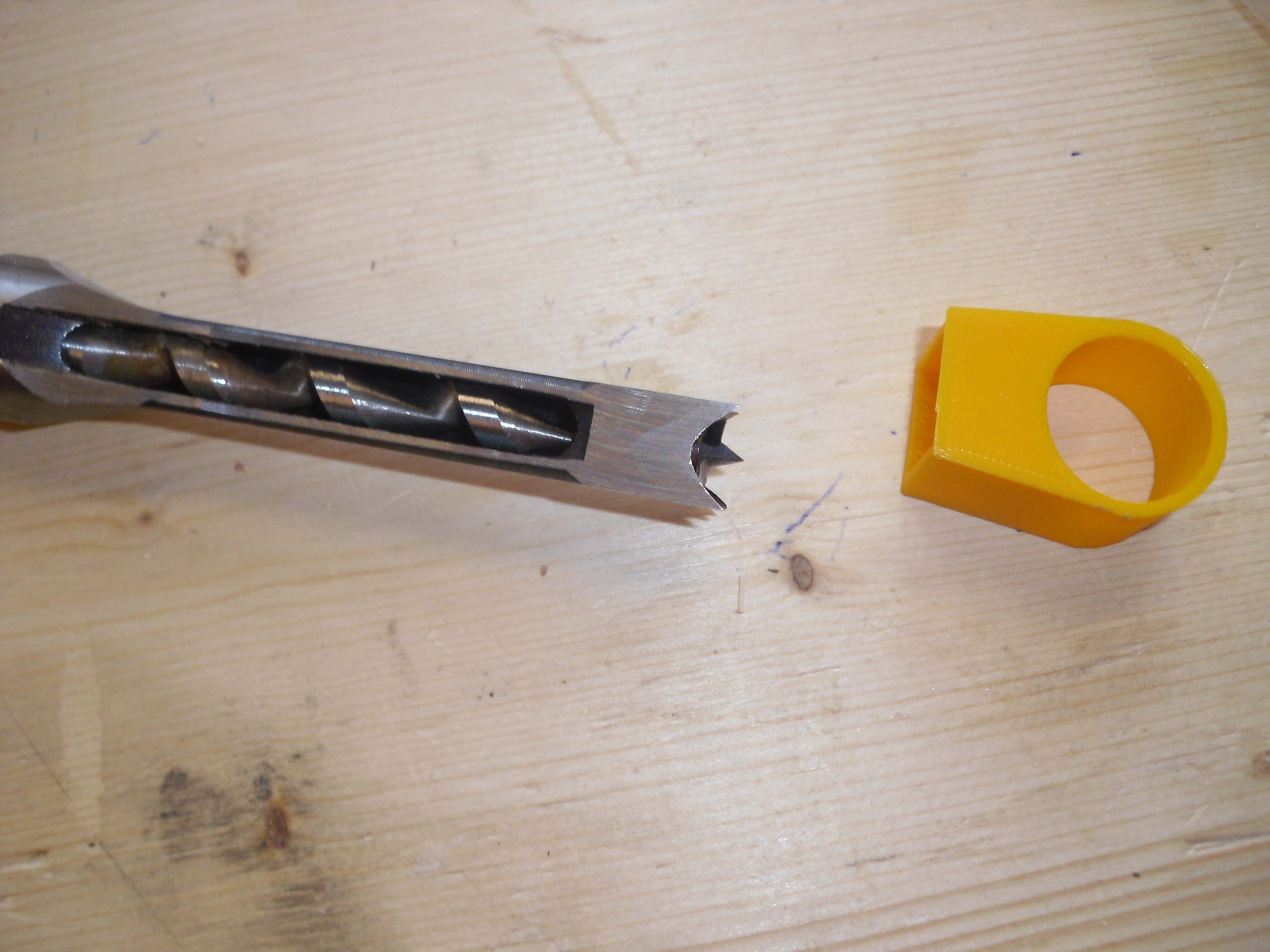

Fingerschutz für Stemmmeißelmontage

Wer die Stemm Maschine BM 16 von Record Power oder einem anderen Hersteller sein Eigen nennt hat mit Sicherheit auch schon die Erfahrung gemacht, dass der Meißelwechsel eine schmerzhafte Angelegenheit sein kann.

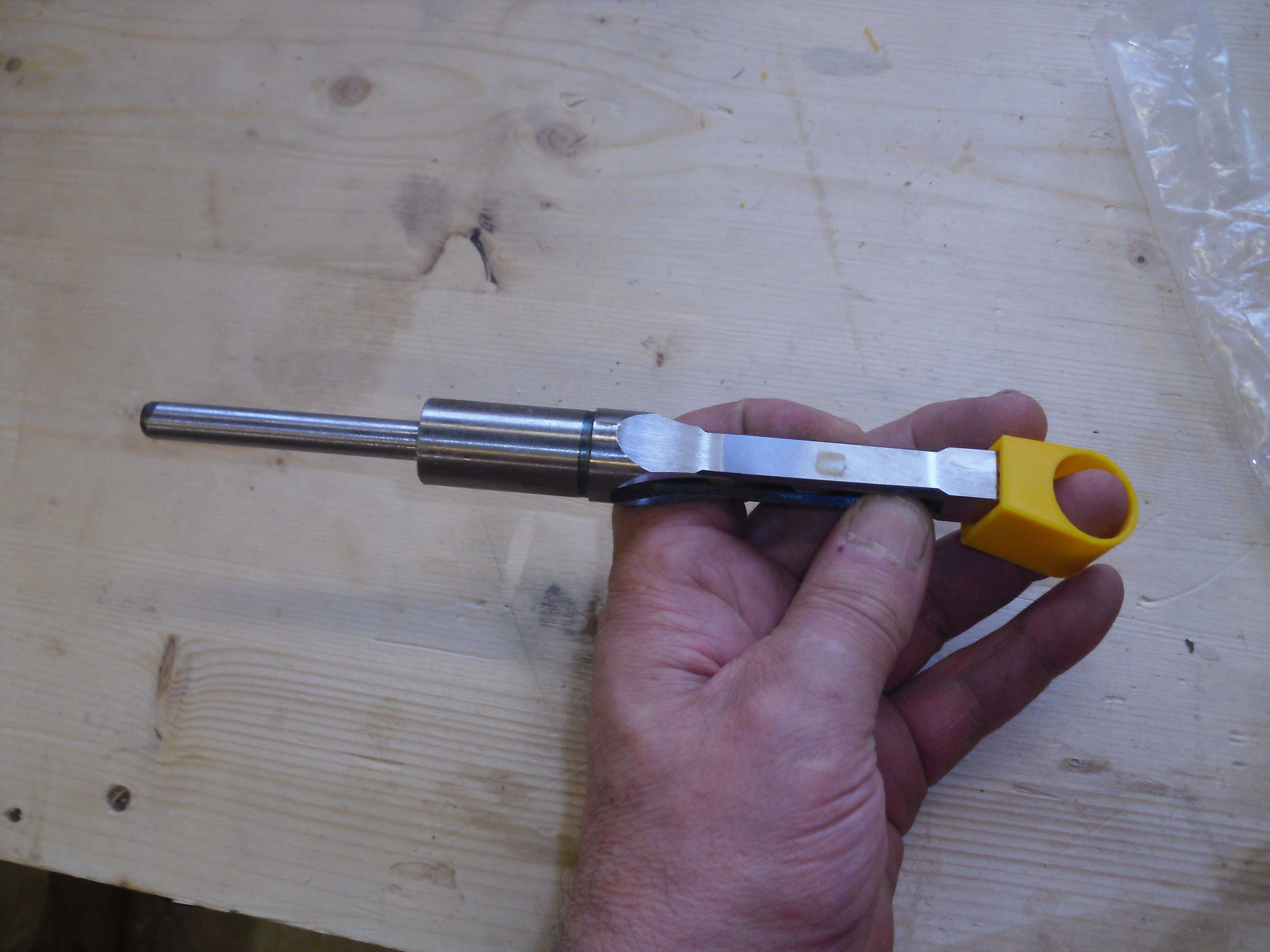

Hier schützt der Ring die Finger. Den Ring auf den Ringfinger nehmen und den Meißel mit Daumen und Zeigefinger fixieren erspart die Schmerzen.

Nimmt Stemmmeißel bis 1/2" auf.

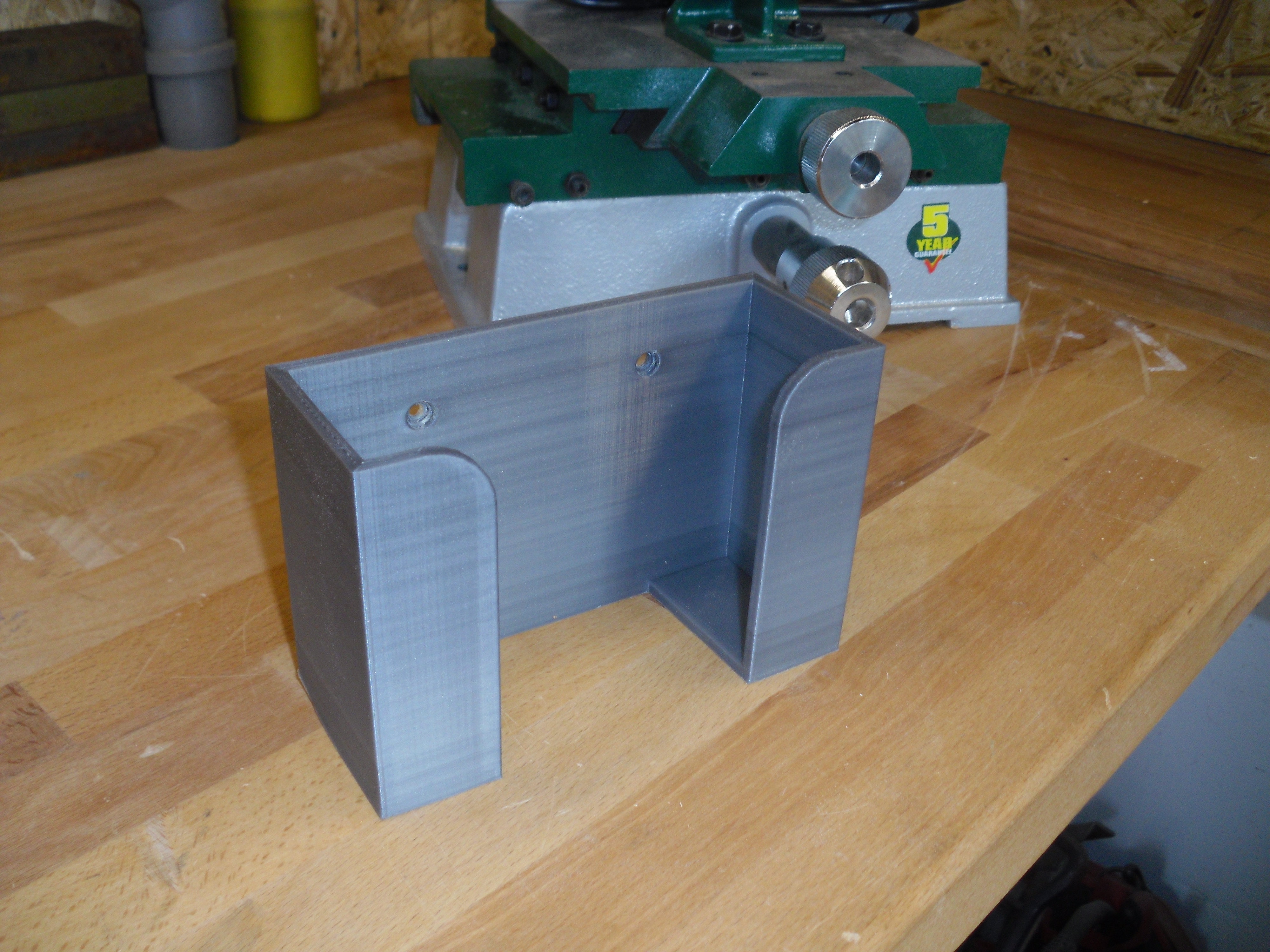

  Halter für die Stremmmeißelbox von Küstenholz Robert Hoffmann

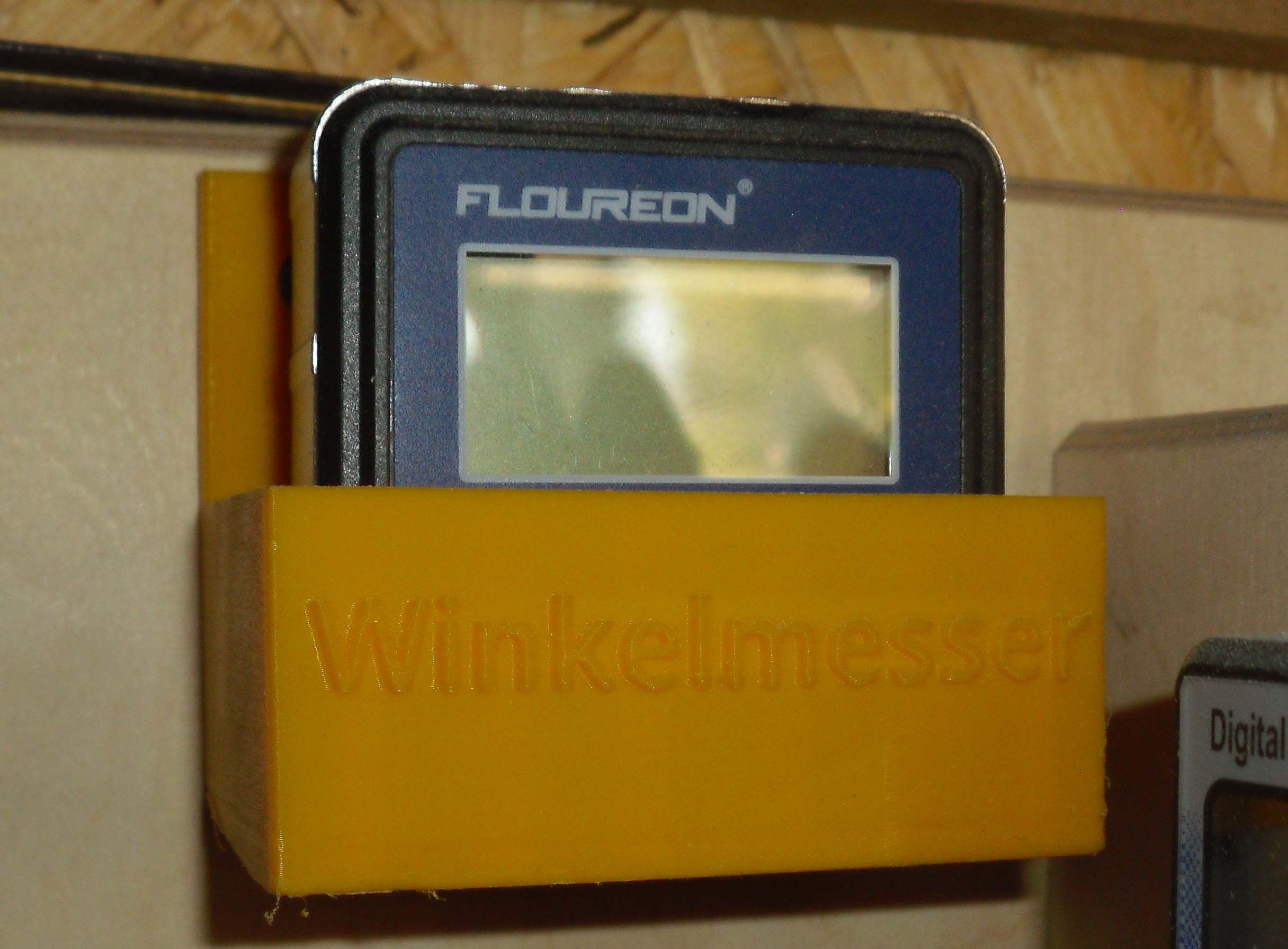

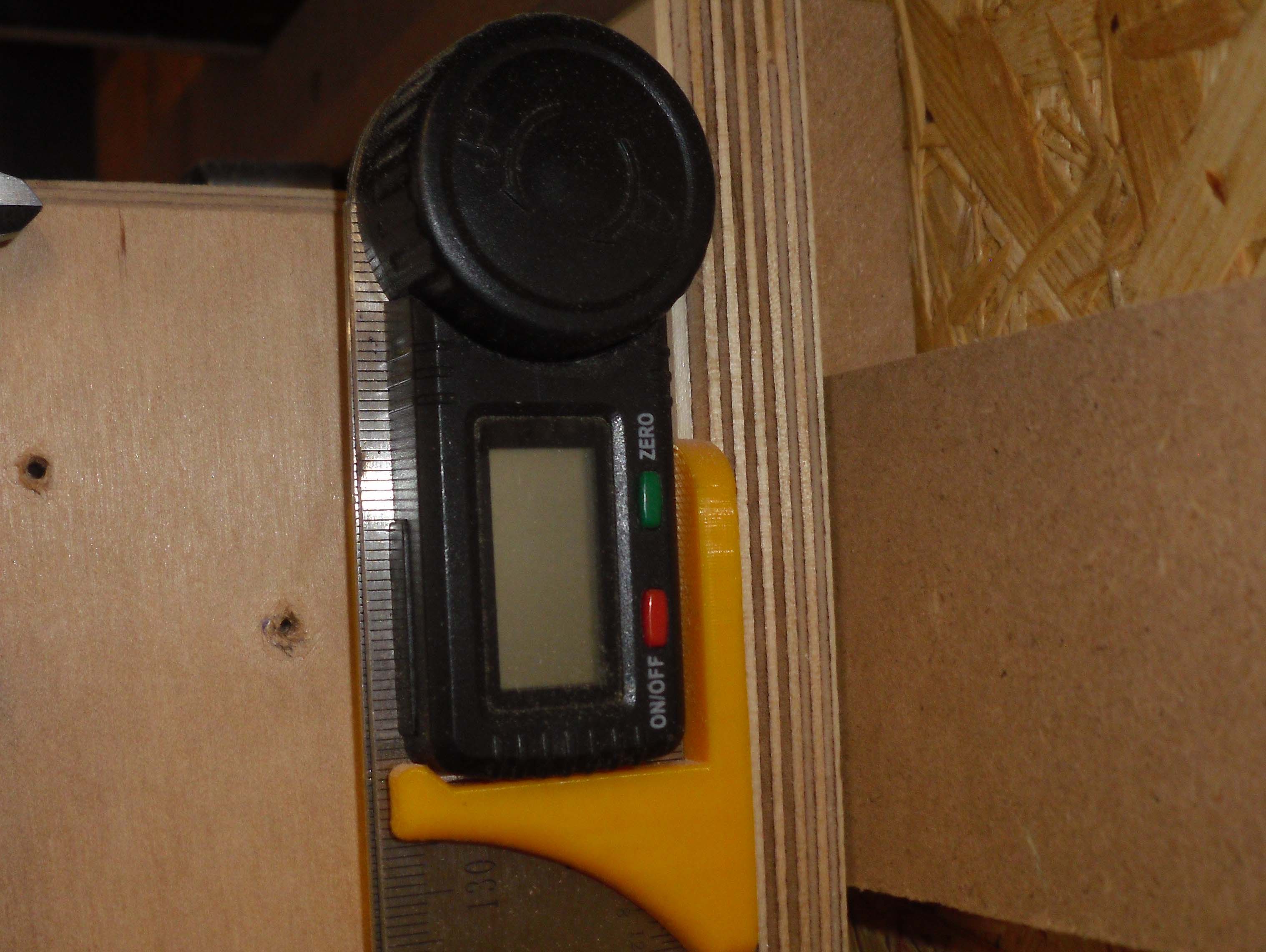

  Halter für digitalen Neigungsmesser

Damit der digitale Neigungsmesser nicht in irgendeiner Schublade herumfliegt gibt es hier den passsenden Halter zur Wandmontage

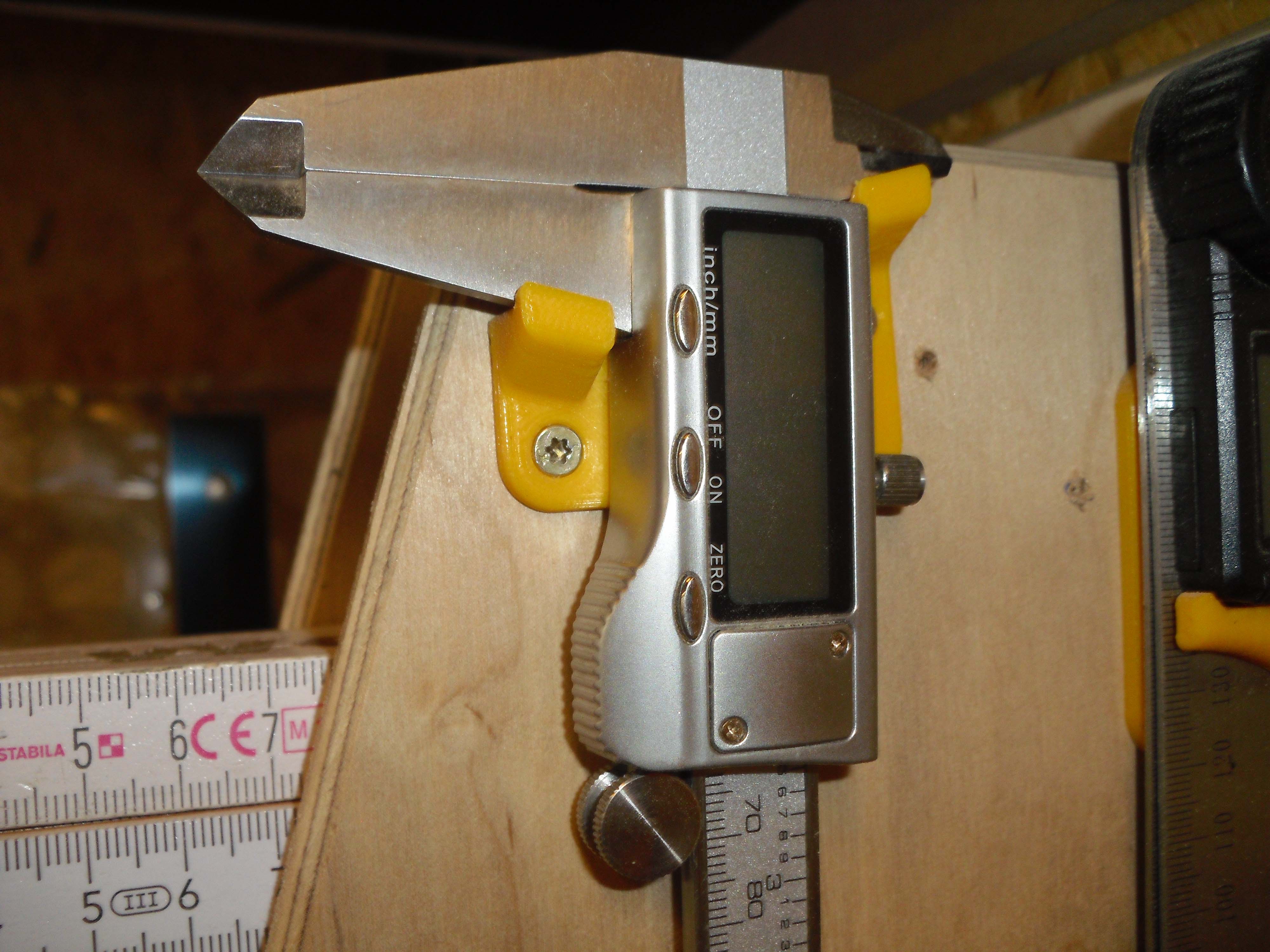

  Halter für digitalen Messchieber

Auch der digitale Messschieber sollte nicht lose in einer Schublade herumfliegen, denn hier gibt es einen Halter dafür.

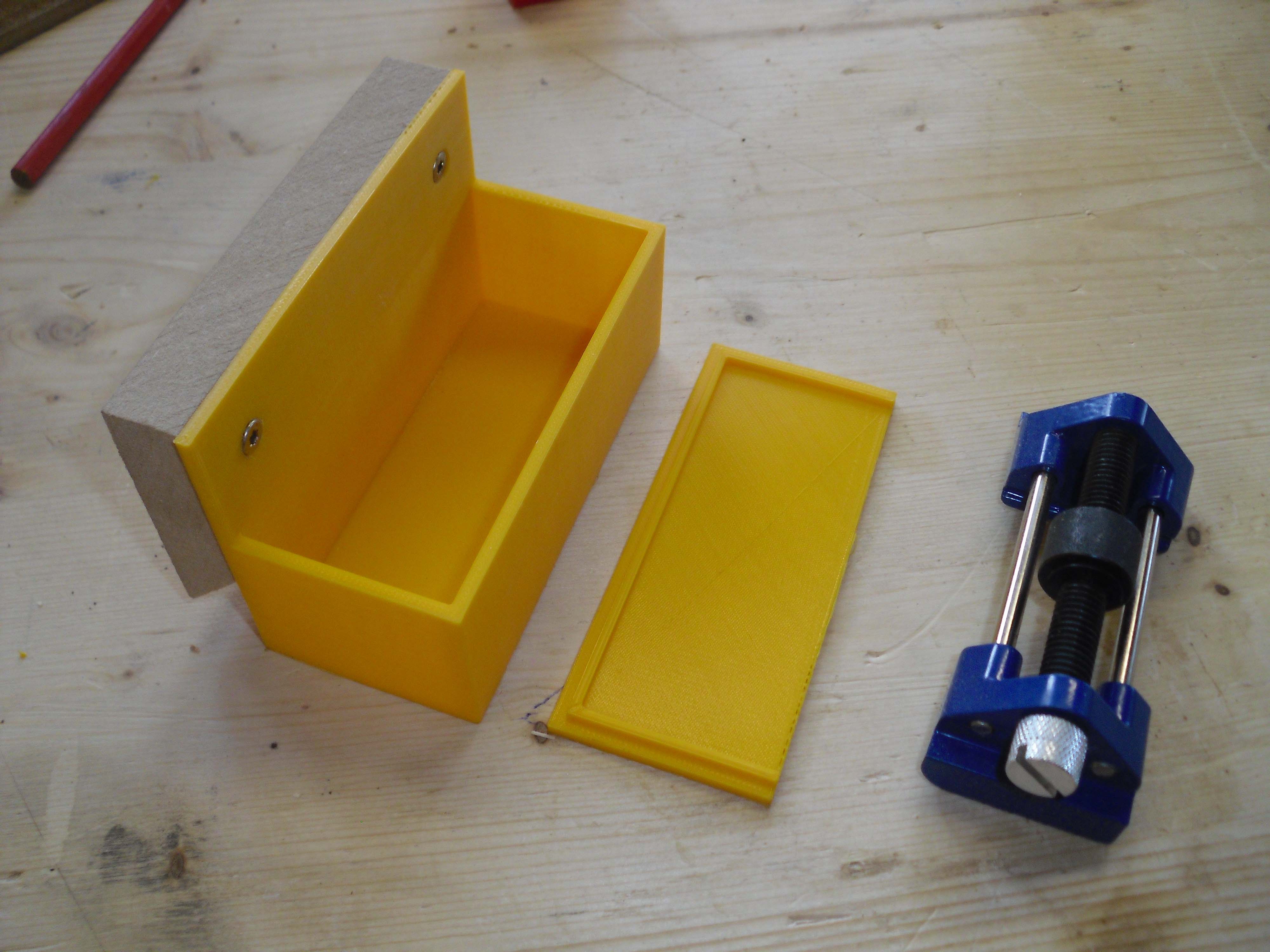

  Box für Stechbeitel Schärfgerät

Da kauft man sich ein Gerät um seine Stechbeitel / Stecheisen vernünftig schärfen zu können und dann liegt das in irgendeiner Schublade und man findet es nicht wieder.

Damit ist Schluß! Box ausdrucken und an die Wand schrauben. Fertig.



Achtung!!!  Zwei Downloads notwendig!






Deckel

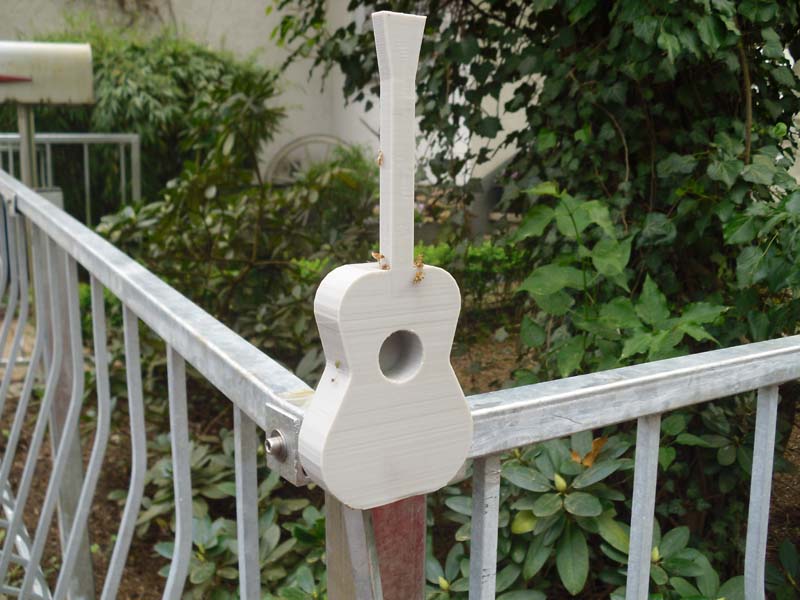

  Dekoelement "Gitarre" für Metallzaun

Die Datei muss in dem Programm "Ultimaker Cura" so gedreht werden, dass sie wie auf dem Bild aufrecht steht. Sonst passt sie nicht auf die Druckplatte.
