Werkzeug / Maschine |
Technische Daten |
Bedienungsanleitung |
|
|
|
|
|
|
|
Tischkreissäge
Bosch GTS 635/216
 |
-
Stromversorgung:
Kabel
-
Leistung (Watt):
1.600 Watt
-
Leerlauf-Drehzahl (min¯¹):
5.500 min-1
-
Sägeblatt Ø (mm):
216 mm
-
Sägeblattbohrungs-Durchmesser (mm):
30 mm
-
Neigungseinstellung:
0 - 45°
-
Abmessungen (Länge x Breite x Höhe)
(mm): 658 x 500 x 332 mm
-
Gewicht (kg):
22 kg
|
 |
|
|
|
|
|
|
|
|
|

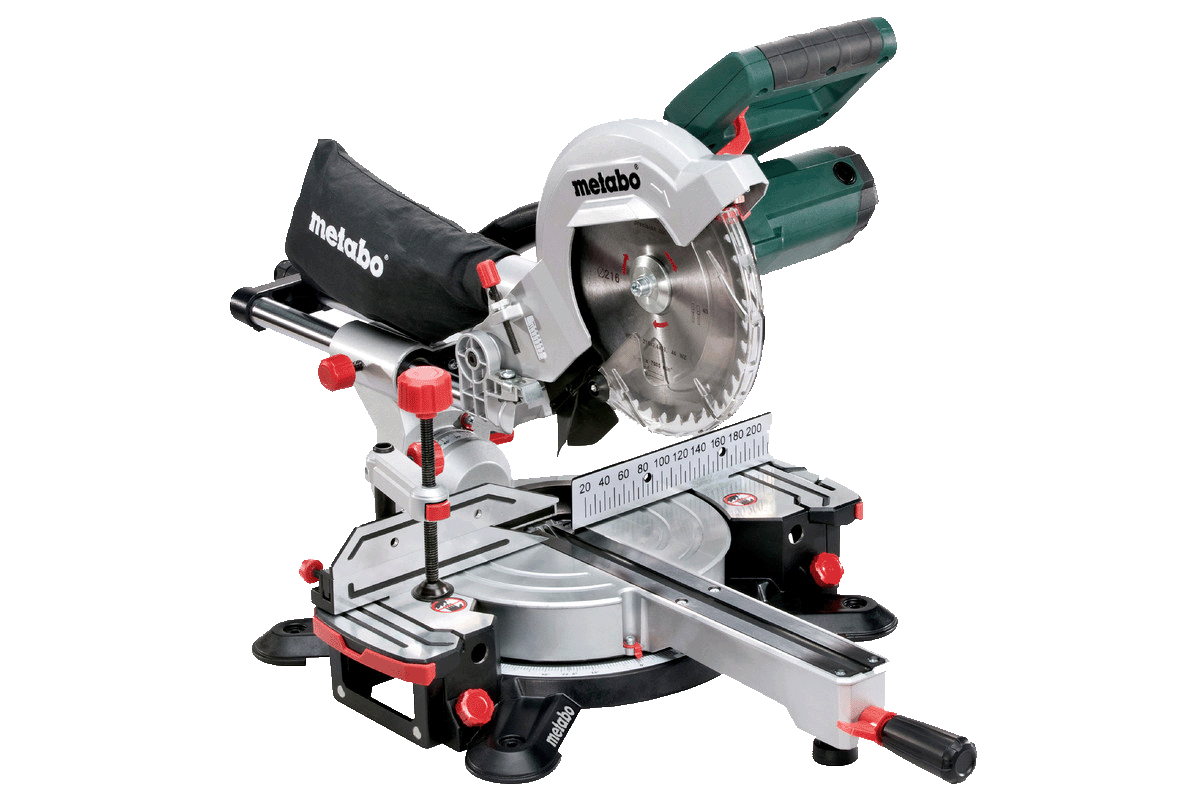

Zug-, Kapp- und Gehrungssäge
Metabo KGS 216 M
|
- Ausführung Zug-, Kapp- und
Gehrungssäge
- Einsatzbereich Innen, Außen
- Antriebsart Elektrisch
- Nennaufnahmeleistung 1.500 W
- Leerlaufdrehzahl 4.500 r/min
- Max. Schnittbreite (90°) 305
mm
- Max. Schnittbreite (45°) 205
mm
- Max. Schnittleistung 65 mm
- Sägeblatt 216 mm
- Max.
Verstellmöglichkeiten-Drehteller links 47 °
- Max.
Verstellmöglichkeiten-Drehteller rechts 47 °
- Max.
Verstellmöglichkeiten-Sägekopf links 47 °
- Max.
Verstellmöglichkeiten-Sägekopf rechts 2 °
- Integrierte Staubabsaugung
Ja
- Anschluss für Staubabsaugung
Ja
- Funktionen Gehrungsschnitt,
Sägetisch beidseitig schwenkbar, Laser, Zugfunktion,
Spindelarretierung
- Ausstattung Laser,
Softgriff, Spindelarretierung
- Netzspannung 230 V
- Kabellänge 2 m
- Gewicht 16,3 kg
- Im Lieferumfang enthalten 2
x Hartmetall Sägeblatt, 2 integrierte Tischverbreiterungen,
Ablänganschlag und Materialklemme, Werkzeug für
Sägeblattwechsel, Spänefangsack
|
|
|
|
|
|
|
|
|
|
|

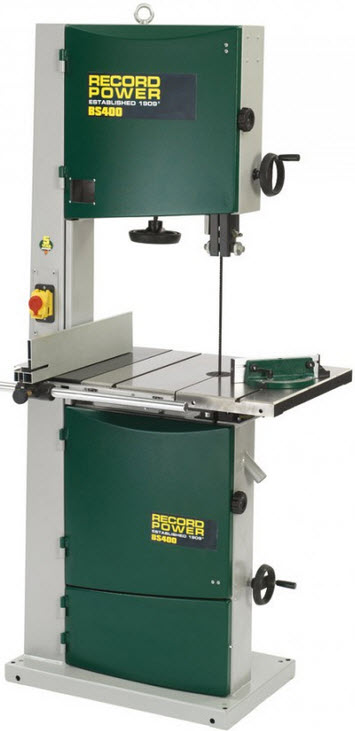

Bandsäge
Record Power Serie BS400
|
| Maschinendaten: |
|
| Schnittbreite mit Anschlag
max. |
390 mm |
| Schnitthöhe max. |
305 mm |
| Motorausrüstung |
| Aufnahmeleistung |
2000 Watt |
| Abgabeleistung |
1500 Watt |
| Elektrischer Anschluss |
230 V |
| Bandbreiten |
6-25 mm |
| Bandlänge |
3375 mm |
| Umlenkrolle |
400 mm |
| Geschwindigkeit |
480 / 820 m/min |
| Tischgröße |
535 x 480 mm |
| Tischneigung |
45 ° |
| Absaugstutzen-∅ am Gerät |
100 mm |
| Gewicht |
140 kg |
| Abmessung L/B/H |
1800 x 850 x 630 mm |
|
|
|
|
|
|
|
|
|
|

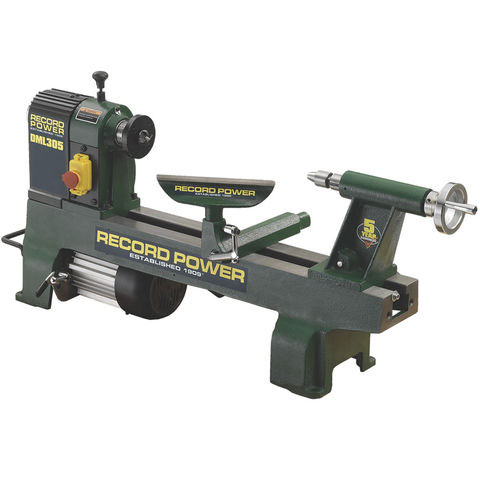

Drechselbank
Record Power DML 305
 |
| Maximum zwischen Spitzen |
393 mm |
| Durchmesser max. |
305 mm |
| Drehdurchmesser über Bett max. |
153 mm |
| Spindeldrehzahlen |
360 / 670 /
1025 / 1500 / 2225 / 3250 U/min |
| Morsekonus |
MK2
|
| Spindelgewinde |
M33 x 3.5
|
|
Motorausrüstung |
| Aufnahmeleistung |
520 Watt |
| Abgabeleistung |
375 Watt |
| Elektrischer Anschluss |
230 Volt |
| Gewicht |
39 Kg |
| Abmessung L/B/H |
870 x 200 x
455 |
|
|
|
|
|
|
|
|
|
|

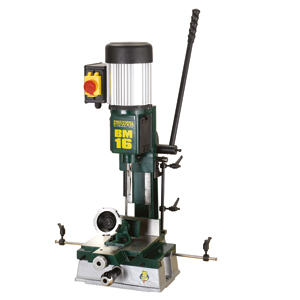

Stemmmaschine
Record Power BM 16
|
| Motorleistung |
373 Watt |
| Elektrischer Anschluss |
230 Volt |
| Abmessung (L x B x H) |
700 x 270 x
300 mm |
| max. Werkstückhöhe |
120 mm |
| max. Werkstücktiefe |
130 mm |
| max. Meisselhub |
70 mm |
| Meisselgrößen |
6-16 mm |
| Bohrfutteraufnahme |
max. 13 mm |
| Tischgröße |
180 x 157 mm |
| Gewicht |
46 kg |
|
|
|
|
|
|
|
|
|
|
|
 |

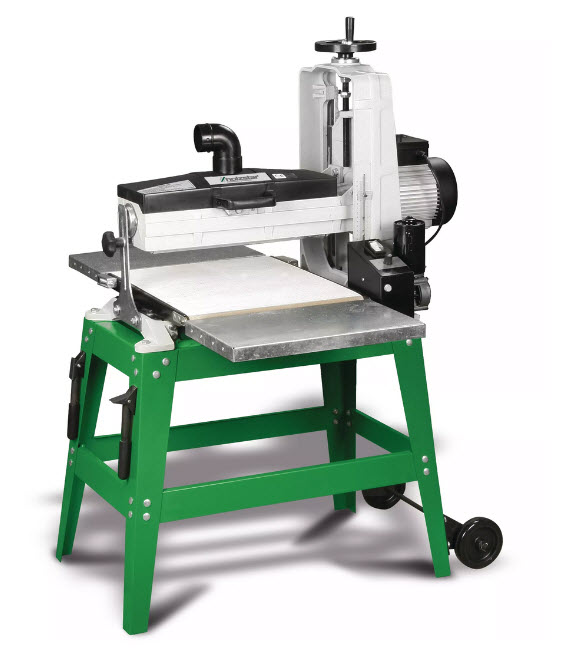

Schleifbreite: max. 405 mm
Werkstückdicke: 5
- 130 mm
Vorschub: 0 - 3,5
m/min | stufenlos
Drehzahl: 1.440
min-1
Motorleistung:
1,5 kW | 230 V - 50 Hz
Schleifwalzengröße: Ø 132 x 410 mm
Absaugstutzen:
Ø 100 mm
Abmessungen
(LxBxH): 1030 x 950 x 1300 mm
Gewicht (Netto):
ca. 85 kg
Inklusive
Anschluss für Absaugung, vordere und hintere Tischverlängerung und
Fahrvorrichtung
|
|
|
|
|
|
|
|
|
|
Nassschleifmaschine

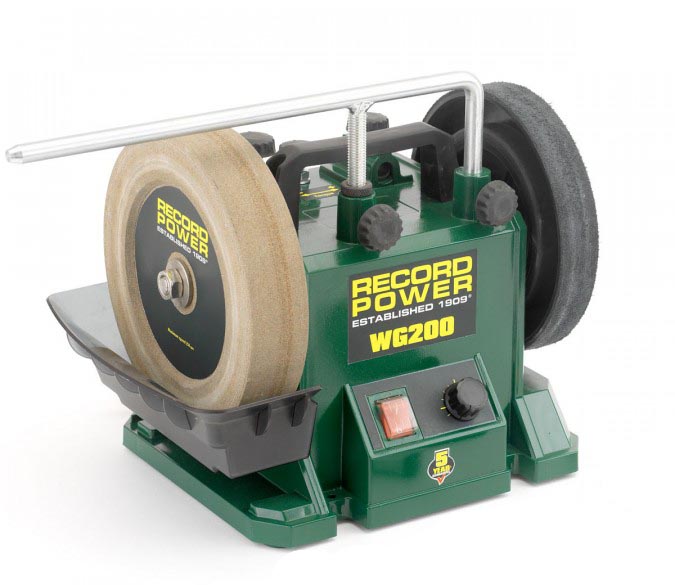

Record Power WG 200
 |
| Schleifsteingröße |
200 x 40 mm |
| Typ Stein |
Edelkorund
|
| Lederscheibe |
185 x 30
|
|
Motorausrüstung |
| Aufnahmeleistung |
160 Watt |
| Drehzahl |
150-250 U/min |
| Abmessung L/B/H |
230 x 420 x
225 mm |
| Gewicht |
8,5 kg |
|
|
|
|
|
|
|
|
|
|
Band- und Tellerschleifer
EINHELL TC-US 400
 |
| Netzanschluss |
230 V | 50 Hz |
| Max. Leistung (S2 | S2time) |
375 W | 30 min |
| Leerlaufdrehzahl |
1450 min^-1 |
| Schleiftellerdurchmesser |
150 mm |
| Schleifscheibendurchmesser |
150 mm |
| Schleifscheibenkörnung |
80 |
| Schleifband |
915 mm x 100 mm |
| Schleifbandkörnung |
80 |
| Tisch neigbar |
0 - 45° |
| Schwenkbereich Queranschlag |
[- 60°] to [+ 60°] |
| Länge |
500 mm |
| Breite |
312 mm |
| Höhe |
253 mm |
| Bruttogewicht Einzelverpackung |
12.9 kg |
| Produktgewicht |
10.7 kg |
|
|
|
|
|
|
|
|
|
|
Tellerschleifer

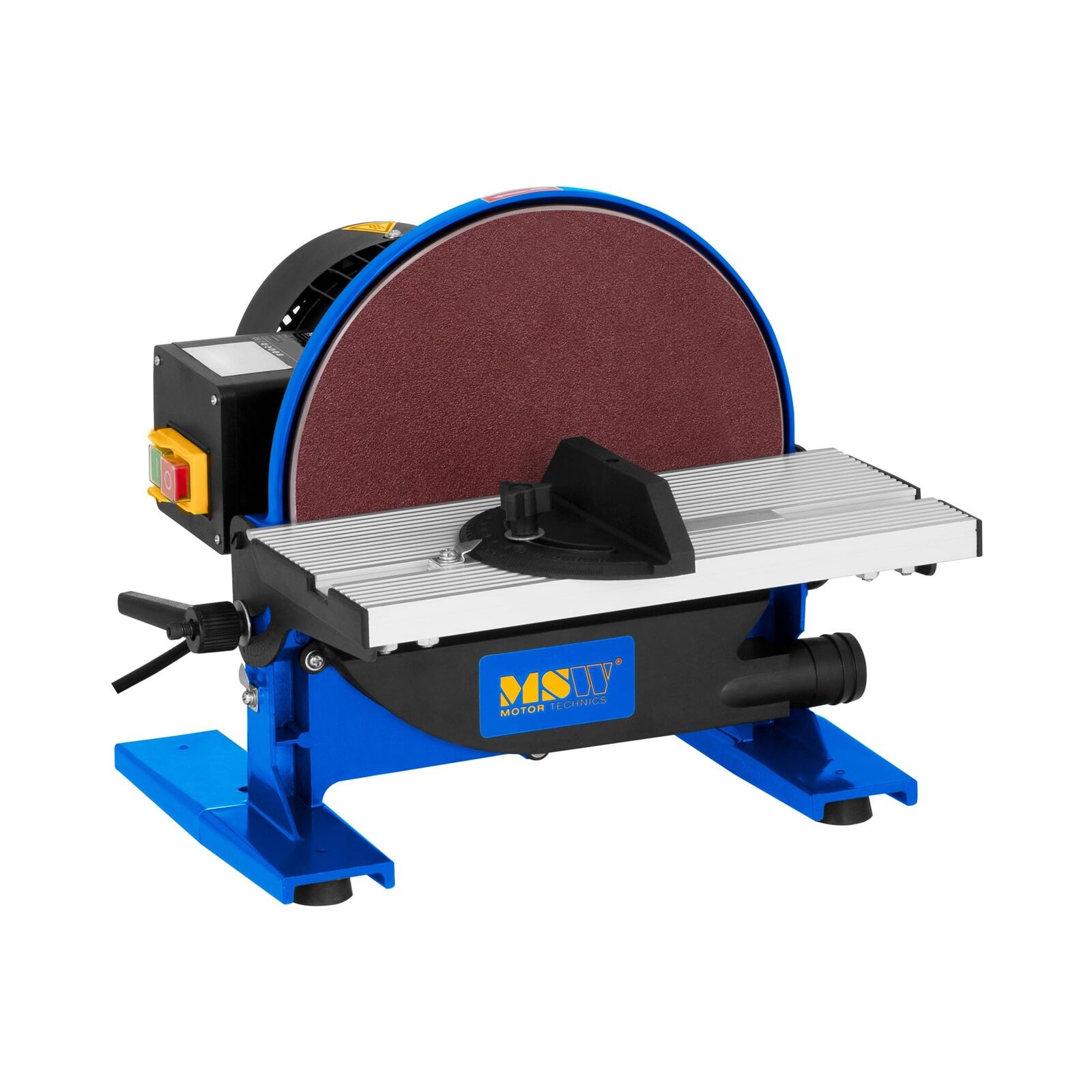

MSW-DS550
 |
| Motodrehzahl:
|
1.450 U/min |
Herstellernummer:
|
MSW-DS550 |
| Durchmesser
Tellerschleifer: |
250 mm |
EAN:
|
4250928685940 |
| Arbeitsfläche
Tisch: |
300 x 140 mm |
Versandgewicht:
|
10.900 kg |
| Arbeitstisch
Tellerschleifer vertikal: |
0° bis 45° schwenkbar |
Versandmaße
(LxBxH): |
37.500 x 36.000 x
35.000 cm |
| Gehrungsanschlag
horizontal: |
-60 bis 0° / 0 bis
+60° |
Gewicht:
|
10 kg |
| Schalldruckpegel
LpA: |
81 dB |
Maße (LxBxH):
|
38.5 x 37 x 30.5 cm |
| Schallleistung:
|
94 dB |
Modell:
|
MSW-DS550 |
| Schutztyp:
|
IP20 |
Artikelnummer:
|
10060494 |
| Schutzklasse:
|
I |
Leistung:
|
550 W |
| Länge Stromkabel:
|
2,15 m (EU-Stecker) |
Netzspannung:
|
230 V / 50 Hz |
|
|
|
|
|
|
|
|
|
|
Absauganlage
Späneabsaugung

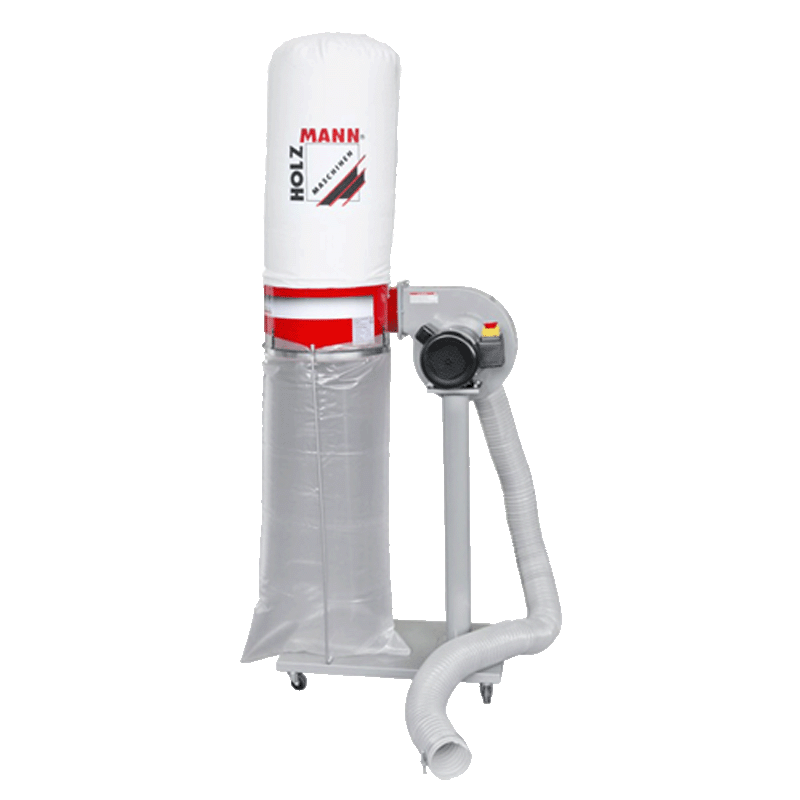

Holzmann ABS 1080
 |
|
Luftleistung (Volumenstrom) |
| Volumenstrom Hersteller |
1080 m³/h |
| Volumenstrom geprüft |
537 m³/h |
| geprüft an 100mm |
418 m³/h |
| geprüft an 57mm |
391 m³/h |
| geprüft an 30mm |
259 m³/h |
| Saugkraftverlust |
22 % |
|
Leistungsdaten |
| Unterdruck geprüft |
911 Pa |
| Schalldruckpegel gemessen |
69 dB(A) |
|
Maschinendaten |
| Elektrischer Anschluss |
230 V |
| max. Leistung |
750 W |
| Behältervolumen |
100 Liter |
| Geeignet für |
Späne
|
| für Absaugdurchmesser |
100 mm |
|
Filtrationsdaten |
| Filterklasse |
kein Filter
|
|
Grunddaten |
| Abmessung L/B/H |
450 x 960 x
430 mm |
| Gewicht |
27 kg |
| Absaugstutzen-∅ am Gerät |
100 mm |
|
|
|
|
|
|
|
|
|
|
|

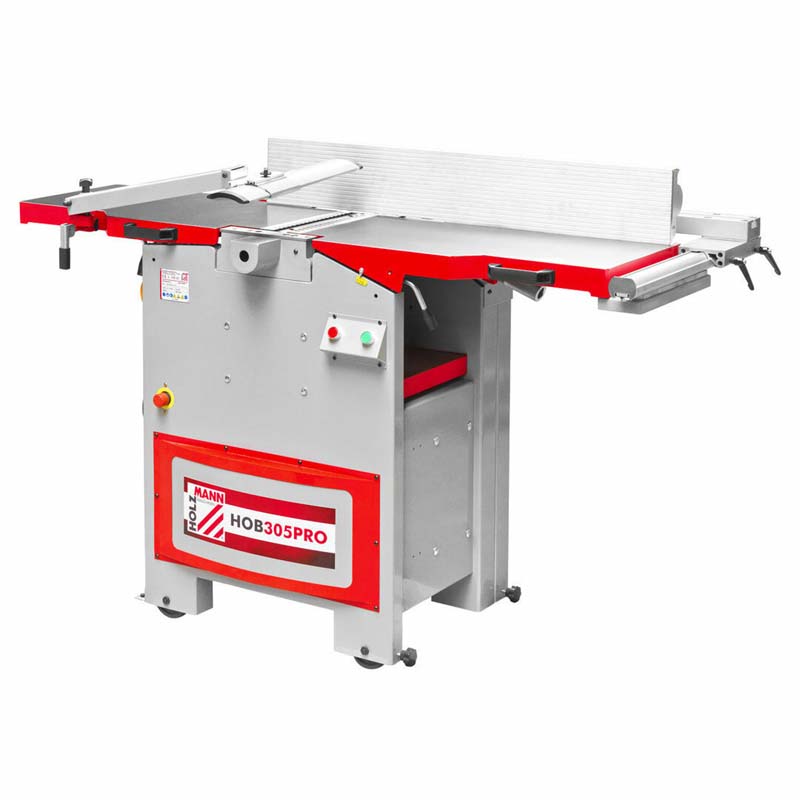

Holzmann Abricht-Dickenhobelmaschine
HOB305PRO
 |
|
Abrichten |
|
| max.
Spannabnahme (in mm) |
2 |
|
Abrichtanschlag (in mm) |
1100x155 |
|
Schwenkbereich Abrichtanschlag |
90-45° |
|
Abricht Tischgröße (in mm) |
1522x900 |
|
Motordaten |
|
|
Motorleistung S1 in W |
2,2kW |
|
Motorleistung S6 in W |
2100 |
|
Vorschubgeschwindigkeit |
8 |
|
Spannung |
230
V |
|
Allgemeine Abmessungen |
|
|
Aufstellmaß (in mm) |
1100x420 |
|
Tischhöhe (in mm) |
850 |
|
Absauganschluss (in mm) |
100 |
|
Werkstückmaße |
|
| min.
Werkstückdicke (in mm) |
6 |
| max.
Werkstückdicke (in mm) |
185 |
|
Dickenhobeln |
|
|
Dickhobel Tischgröße (in mm) |
585x300 |
|
Dickenhobeln max. Spannabnahme (in mm) |
5 |
|
Hobeln Allgemein |
|
|
Hobelwellendurchmesser (in mm) |
74 |
|
Hobelwellendrehzahl (in min-1) |
3450 |
|
Hobelmesseranzahl |
4 |
|
Lautstärke und Vibrationen |
|
|
Schall- Leistungspegel in dB(A) |
855 |
|
Gewicht |
|
|
Nettogewicht (in kg) |
255 |
|
Bruttogewicht (in kg) |
280 |
|
Versandmaße |
|
|
Verpackungshöhe (in mm) |
1150 |
|
Verpackungsbreite (in mm) |
520 |
|
Verpackungslänge (in mm) |
950 |
|
|
|
|
|
|
|
|

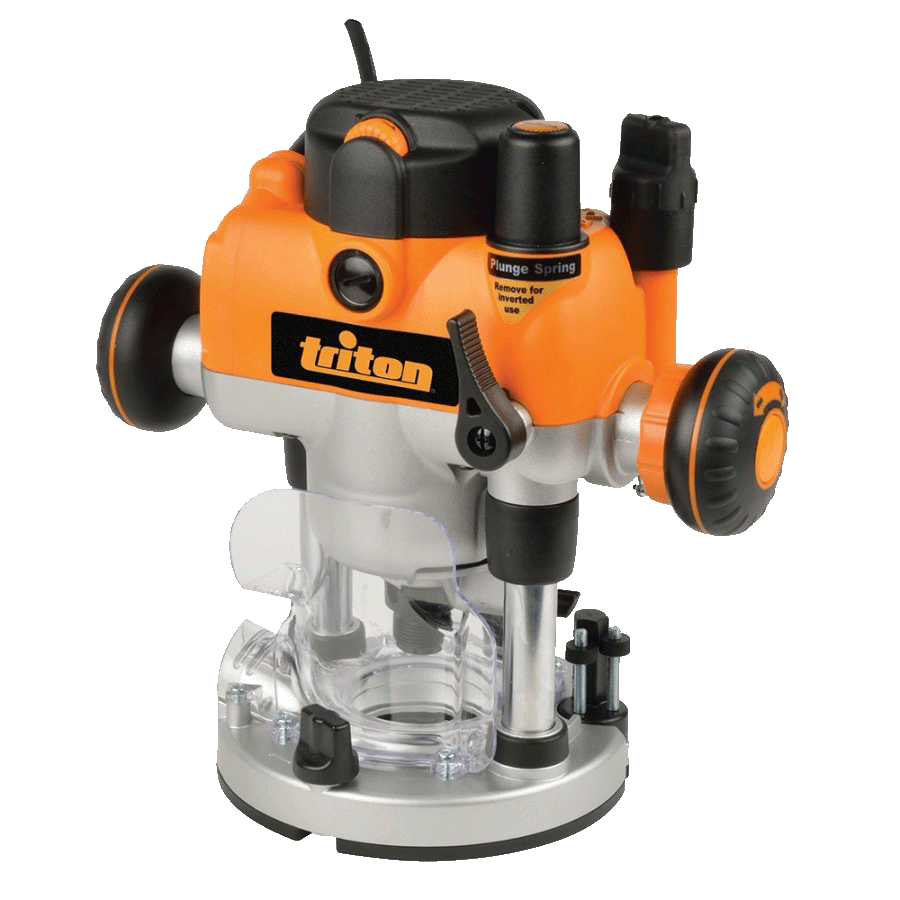

Triton
TRA001 2400W
|
|
Tiefeneinstellung |
Feineinstellschraube |
|
Drehzahlkonstanthaltung |
vorhanden |
|
Leerlaufdrehzahl |
8.000–21.000 min-1 |
|
Eintauchtiefenbereich |
0–68 mm |
| Leistung |
2.400 W |
|
Netzanschlussanzeige |
Neonleuchte |
| Höhe |
310 mm |
| Länge |
180 mm |
| Gewicht |
6,4 kg |
| Breite |
300 mm |
|
Sicherheits-Ein-/Ausschalter |
vorhanden |
|
Schallleistungspegel LW |
100,8 dB |
|
Schalldruckpegel LP |
89,8 dB |
|
Drehzahlkonstanthaltung unter Last |
8.000–21.000 min-1 |
|
|
|
|
|
|
|
|

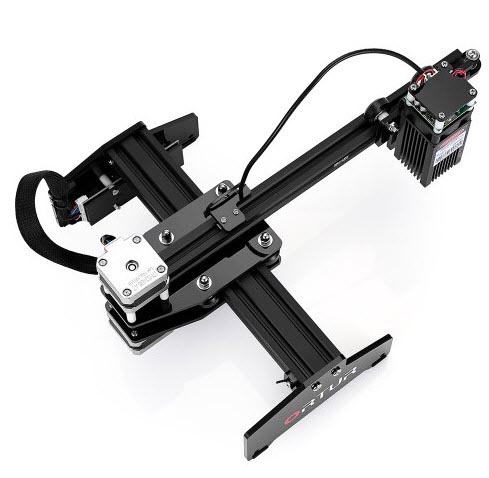

Ortur Laser Master 15 W
|
Marke: Ortur
Modellnummer: Laser Master
Typ:
Laser Graviermaschine
Material: Aluminium + Acryl
Laser-Wellenlänge (nm): 445 ± 5nm
Laserleistung: Elektrische Leistung:
15W, Leuchtende Leistung: 4000-4500 mw
Laser
Erreichen Reichweite: 160 * 150 mm
Unterstützt von: Netzteil 12V 3A
Produktgewicht: 1,5000 kg
Verpackungsgewicht: 2,3500 kg
Produktgröße (L x B x H): 38,70 x 27,20 x 13,30 cm / 15,24 x 10,71 x
5,24 Zoll
Verpackungsgröße (L x W x H): 44,00 x
27,00 x 13,00 cm / 17,32 x 10,63 x 5,12 Zoll
Das Rotationgerät wird von Gearbest nicht mehr nach
Deutschland vertrieben. Auf Amazon habe ich es aber noch gefunden.
Klickt auf das Bild. |
|
|
|
|
|
|
|
Wolfcraft Zinkenfräse 4270000
|
Schablone zum Herstellen von
Schwalbenschwanz- und Fingerzinken.
Leider im Handel nicht mehr
lieferbar. |
|
|
|
|
|
|
|
|
|
|
|
|
| |
|
|
|
|
|
|
